[DIY] 自制起重机桁架-参考吊杆规格无比例 作为茶几使用

大家好,今天给大家欣赏一下最近完成的DIY桁架,开始有制作想法到实施完成陆续用了一个月,参考各厂商履带起重机桁架制作,没有具体比例,买个成品价格太高!尺寸对我来说比较尴尬,放模型摆桌子上还占地,落地上也没合适位置,所以就合计要不要自制一个更大号的,放上玻璃还能作为茶几使用,正好目前还有一些便利条件,着手开工。

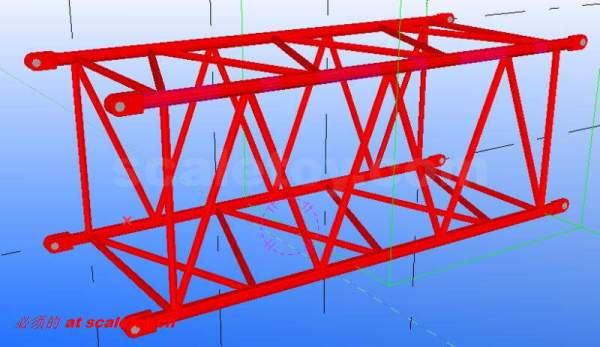

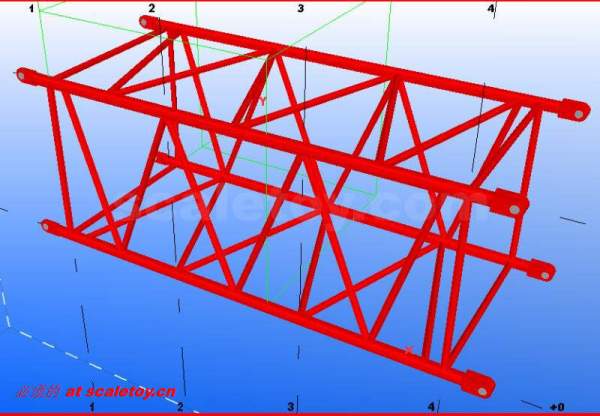

经过同事帮忙,制图放样,成品的斜杆感觉比例有问题,开度有点大,研究了适合茶几的尺寸,最终桁架部分定在1200MM长,加上两端链接杆头1300MM,宽度600MM,高500MM,效果图出来后就仿佛看到了完成

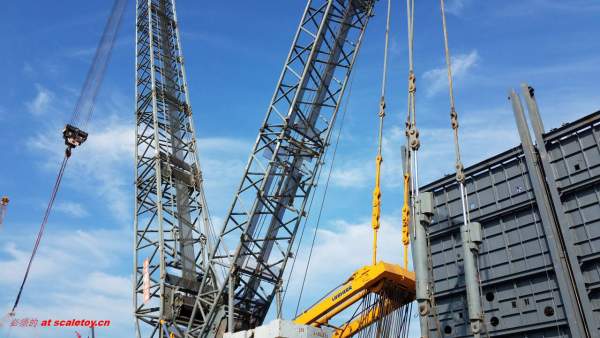

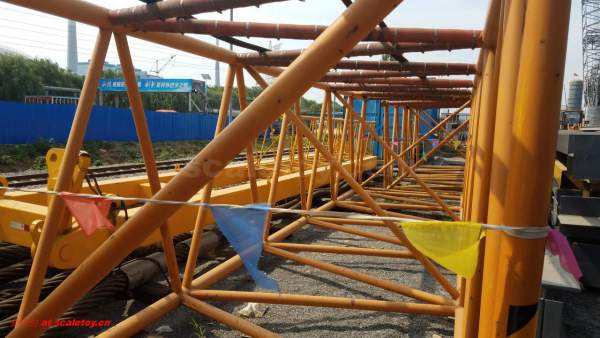

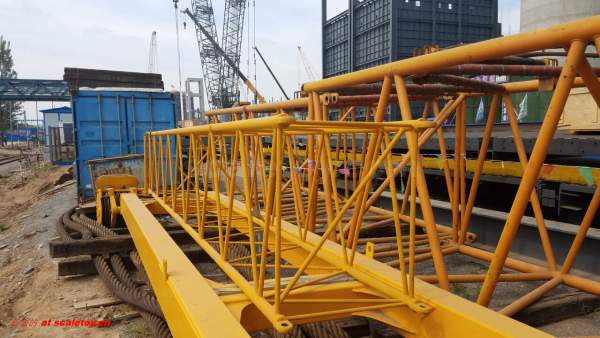

当时工作环境有150T履带、400T履带实车桁架,下面几张实拍对比,找了一名铆工师傅交流,实际做还是有难度的,焊接变形、材料选用、施工误差等差点流产

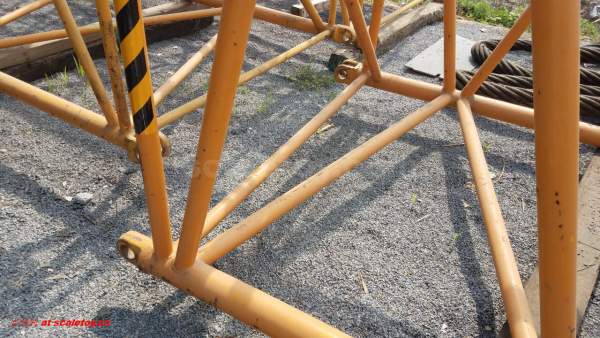

对比400T桁架,斜杆箭头方向一致

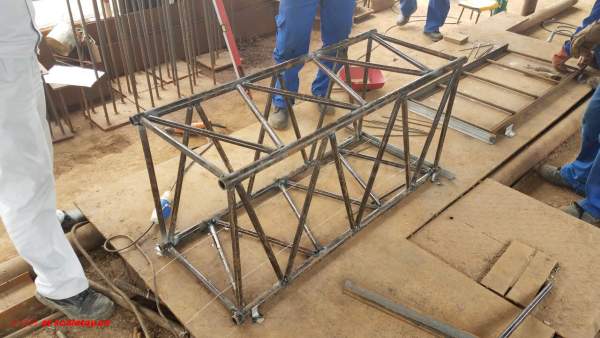

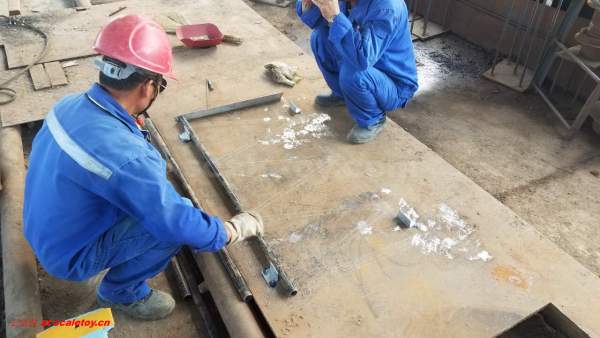

找适合的管道材料过程就不表了,国标厚壁碳钢管,师傅在钢板上画线放样,钢板可以保证平整,点焊限位,分片下料

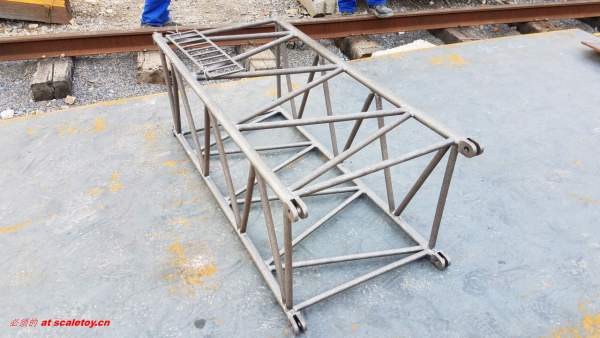

过程控制的非常好,没有变形,放平后连翘边都没有,师傅很仔细感谢

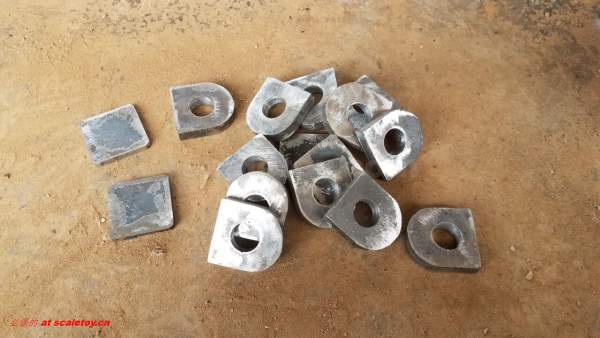

桁架两端链接的耳朵是机械加工的

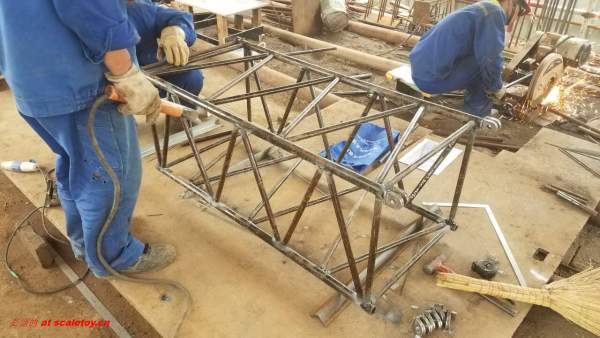

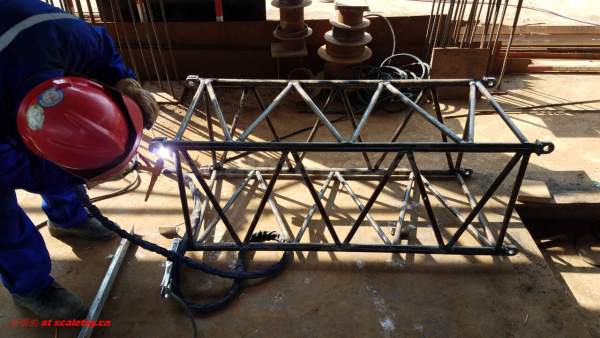

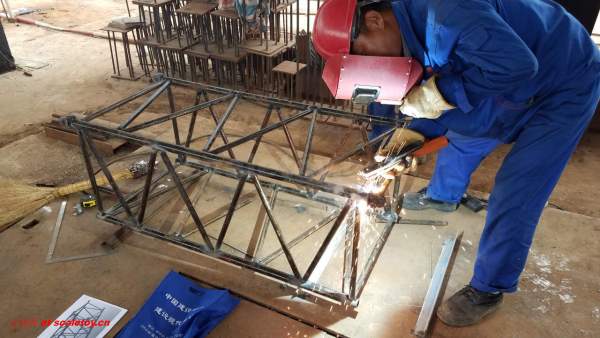

继续焊接,又找了一位氩弧焊师傅帮忙,整整焊了一天,打磨修整
每道焊口位置很小,之前都是点焊的
为了更加真实,找钢筋做了挂梯,丰满细节

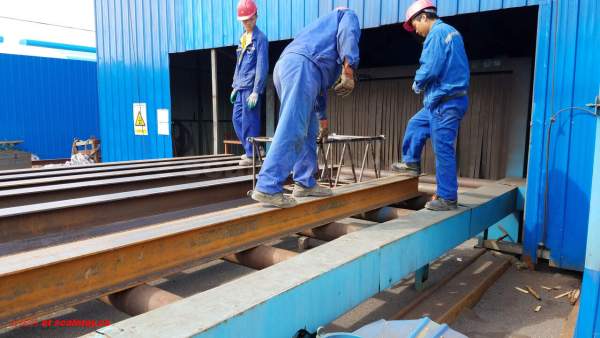

钢管到货带了防锈漆,焊接完成后又弄到防腐厂喷砂除锈,下面是进抛丸机前

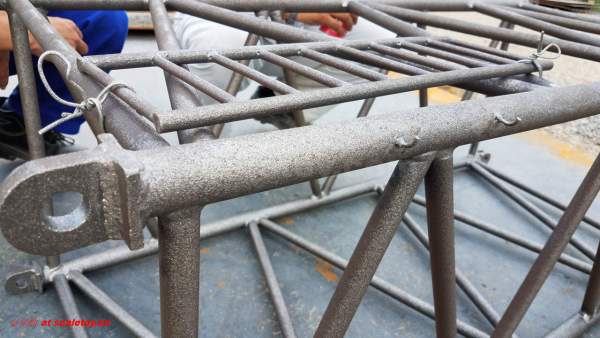

除锈后效果,金属麻面,可以增加油漆附着力,担心喷漆盖不住,得交代喷厚点

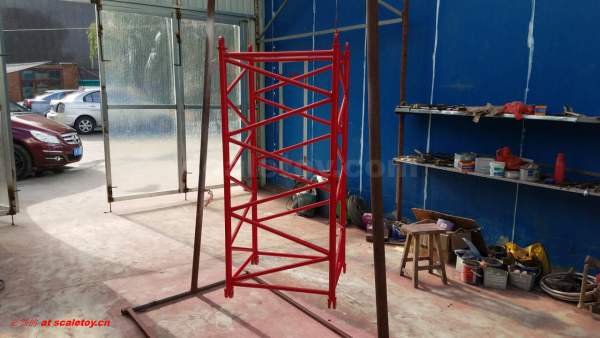

路边找的钣金喷漆小店,喷漆要了我400元,确实边边角角圆管不像什么大面积好喷,效果出来了

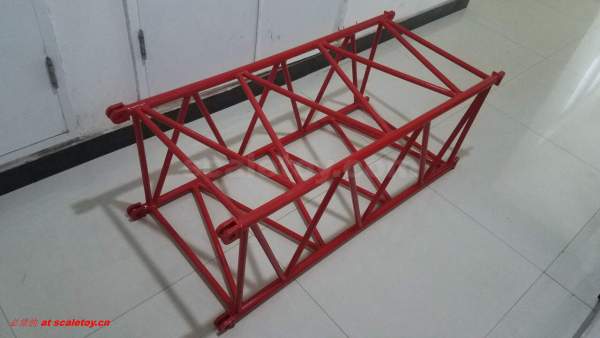

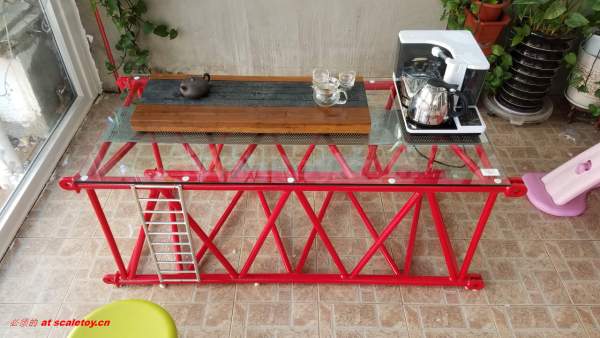

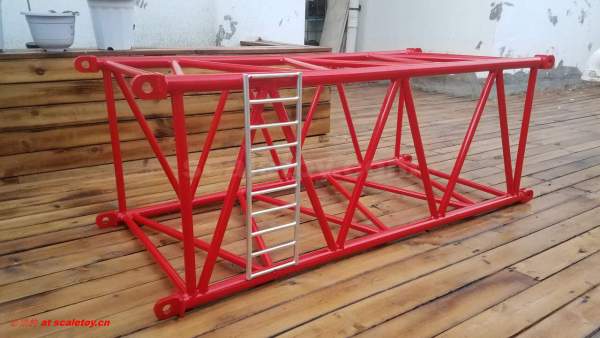

下2图是弄回家拍的

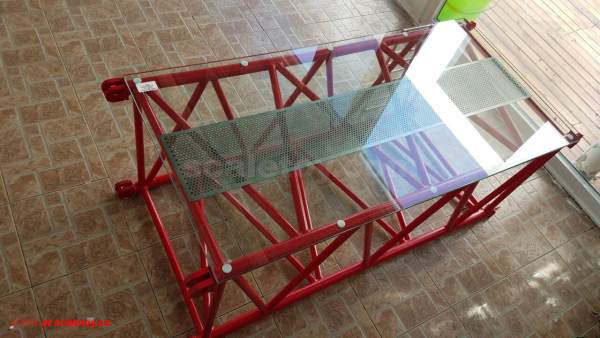

在网上找了加工冲孔板的,订制一块步道板,一周时间到货,效果立刻不一样

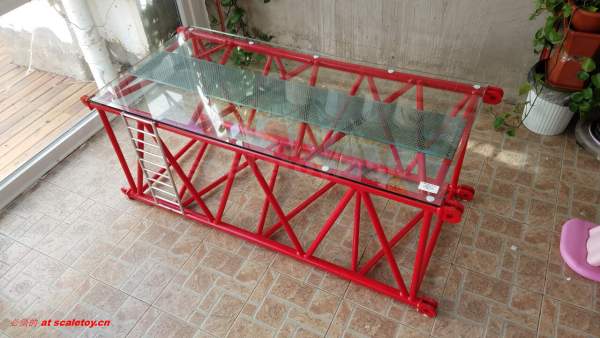

玻璃是后装上的,10MM钢化玻璃,粘了一些护角贴,平稳放上

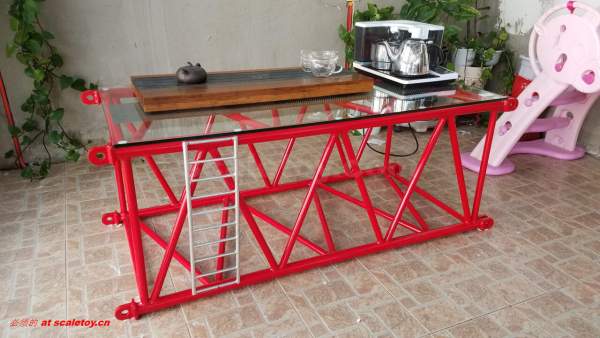

现在这个茶几已经是我在家最喜欢的一样摆设
喝茶、把玩模型都可,还没在上门摆过模型,感觉肯定不错
这贴过程基本是手机拍摄,不知道为什么有些图看着桁架像是有变形,我挑出来了,实际横平竖直

这一贴前几天出了点小状况,晚上没事就想着摆摆模型,端了9趟又9趟端回去,麻烦

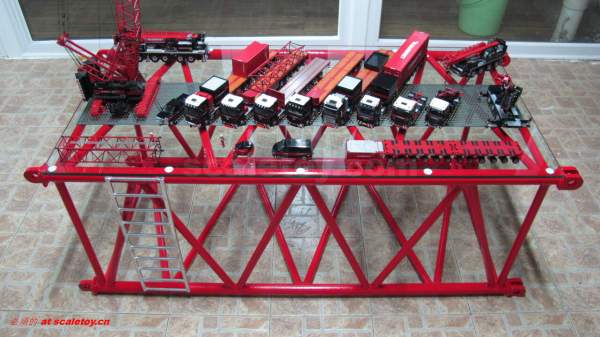

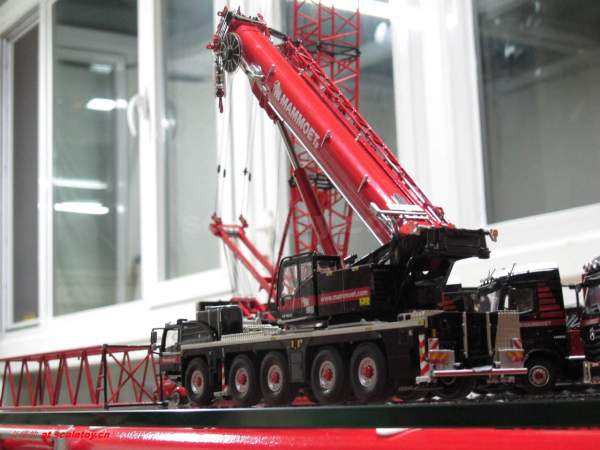

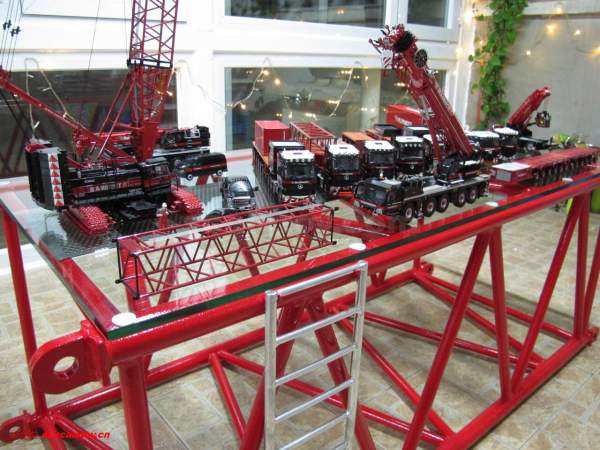

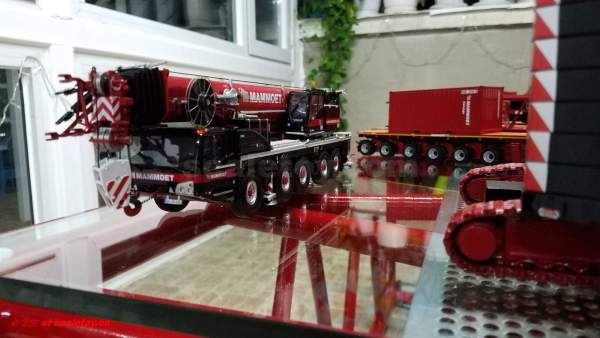

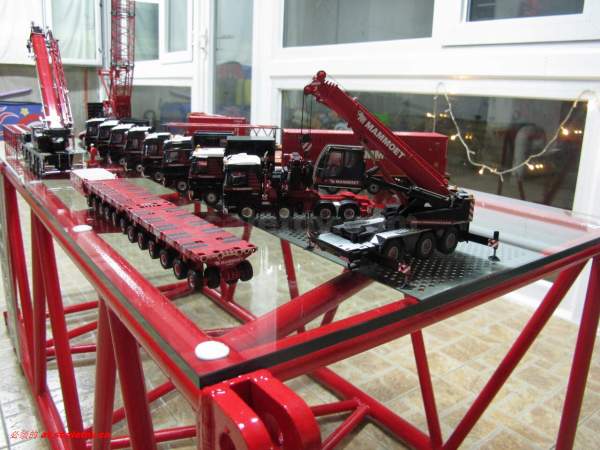

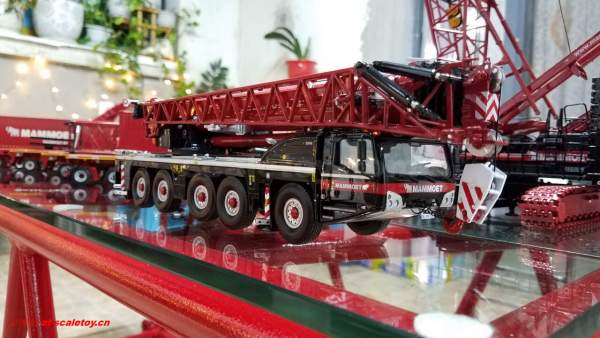

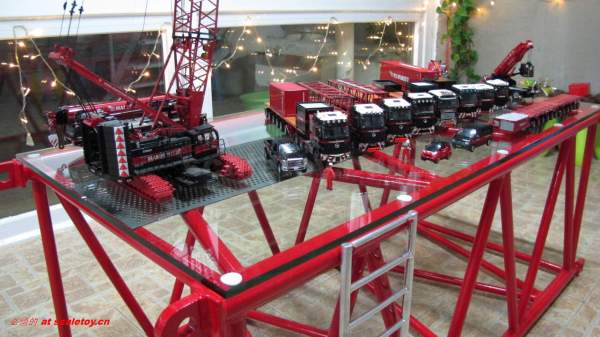

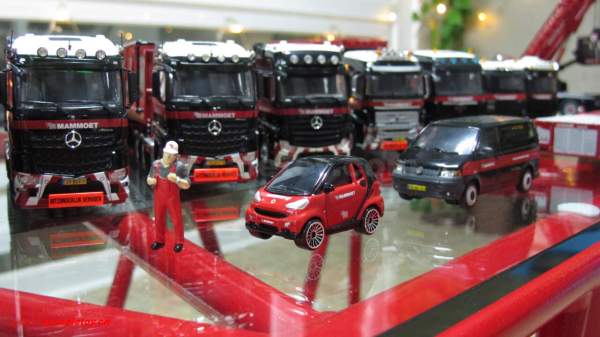

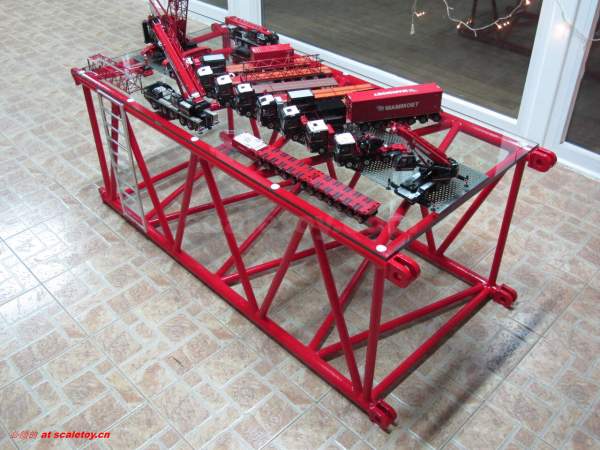

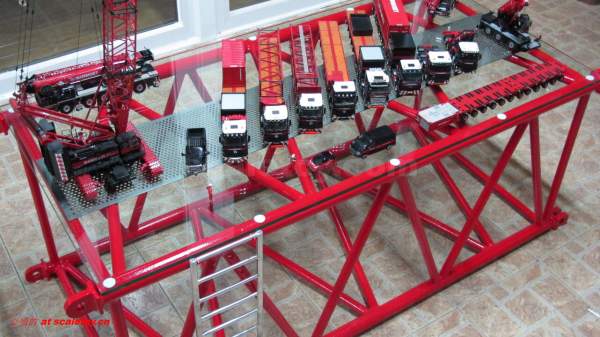

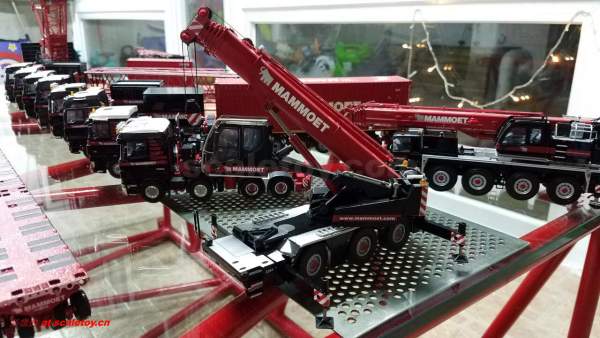

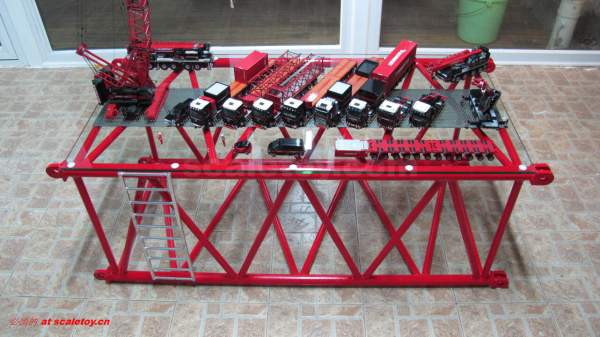

各角度,摆上模型看看,这个桌上玩模型挺爽的
不多啰嗦了

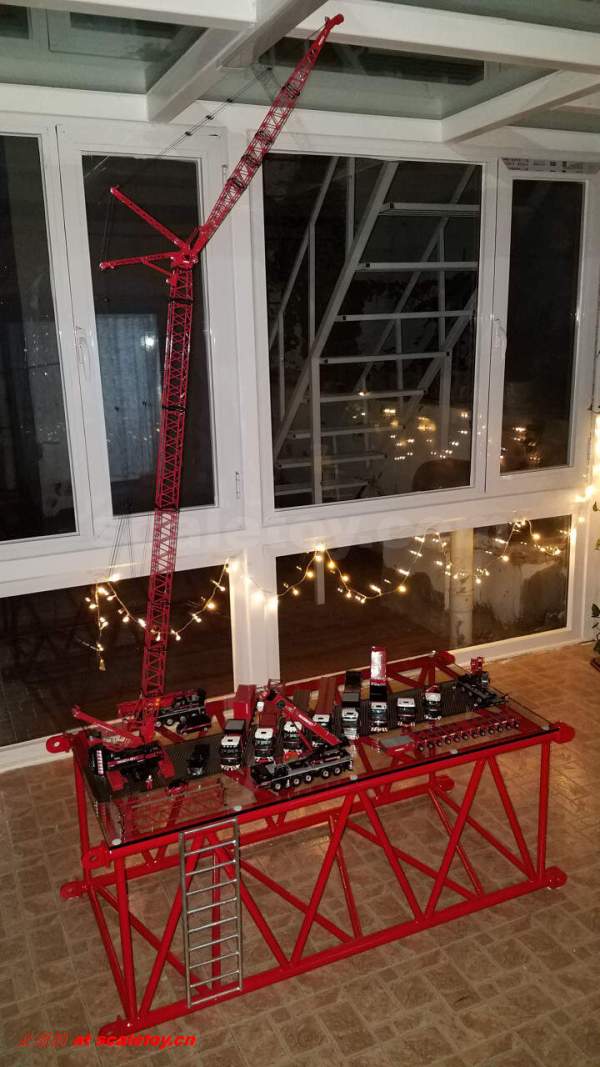

来个履带全景
谢谢欣赏
