[NZG] TANA E520 LANDFILL COMPACTOR 垃圾填埋场压实机

Tana Oy是一家私人拥有的芬兰公司,成立于1971年。Tana在五大洲的70多个国家出口并拥有销售和服务。 Tana的使命是通过固体废物管理领域的尖端技术为客户提供更多的价值。 Tana Oy的主要产品是垃圾填埋压实机,废物粉碎机和废物筛选技术,这些技术都配备了最先进的控制和远程监控系统。

按照TANA的研究,垃圾填埋场的废物压实基于以下因素:

1.机器重量会影响压实的深度。更大的机器可以处理更多的容量并更快地达到所需的压实率。

2.压实时有两种不同类型的压力:废物压实和废物逃逸压力。压实齿将材料压得更深,滚筒/滚轮周围的平底锅会产生地面压力(与牙齿一起)。地面压力仅压缩顶部表面,因为齿使废物更深地压实。最后,分布在所有这些齿上的机器重量将导致整个滚筒或轮子沉入废物中并导致压实。与废物接触的牙齿越多越好。

3.鼓或轮直径:鼓的大直径意味着覆盖顶面的较大区域,这导致机器漂浮在废物的顶部。较小的Tana压实轮直径可最大限度地提高机器的地面压力并最大限度地减少机器的下沉。Tana在过去40年中对正确的压实滚筒直径进行了研究,并找到了适当的尺寸来对MSW,塑料,混合废料等弹性材料进行压实。

4.滚筒或车轮宽度:由于具有弹性,废物在压实时希望逃逸到所有可能的方向。轮子的宽度太小将导致已经压缩的区域再次变得不紧凑。 Tana鼓设计的开发方式是一次通过就可以实现压实,获得100%压实的良好表面,并防止任何挤出物的挤出。

5.进入的废物类型也会产生影响。在北欧和西欧等一些国家,废物通常经过预处理;例如有机材料的量最小化。在其他国家,如美国和澳大利亚或某些亚洲国家,有机废物的数量可能非常高。这显然会对可以达到什么样的压实率产生影响。无论如何,TANA保证压实率至少提高10%。

6.进入的废物量。如果花费的时间无关紧要,就可以用任何机器压缩废物。但由于周转时间很重要并且进入的废物流量是恒定的,因此必须尽可能快地实现最高的压实率,尽可能少的通过和低成本。机器的重量与废物量,破碎齿数和滚筒设计相关是影响这一点的重要因素。进入垃圾的数量越大,Tana越能实现更好的结果。Tana可以压实较厚的层,并且比其他设备更快地实现至少10%的压实率。

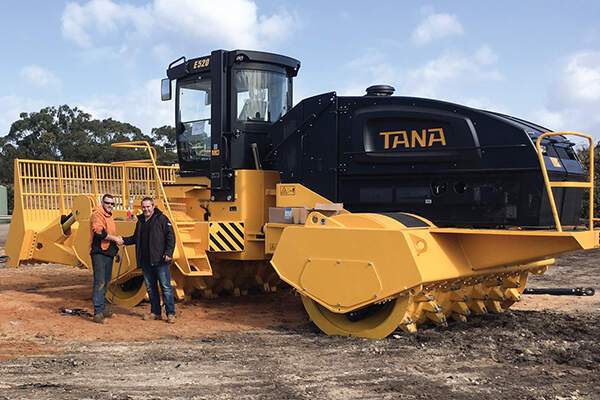

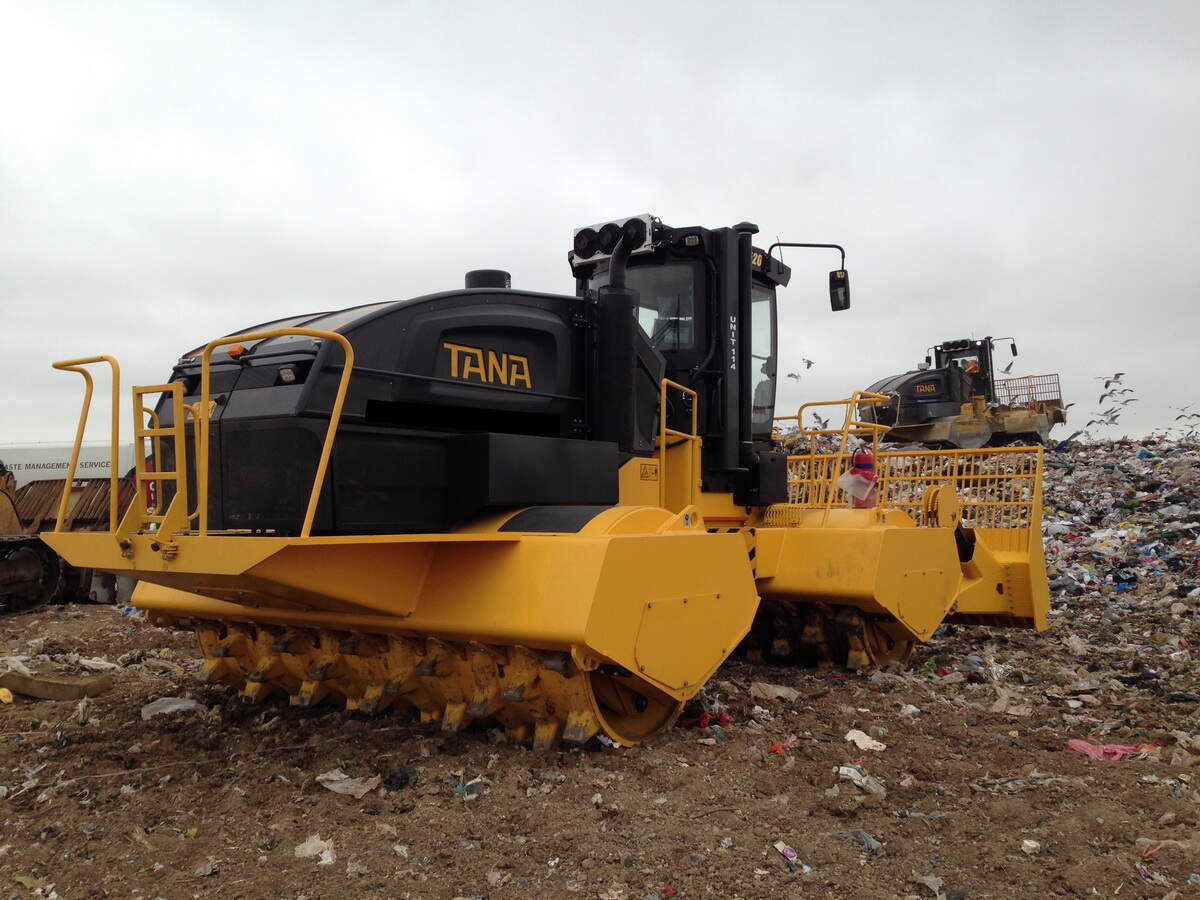

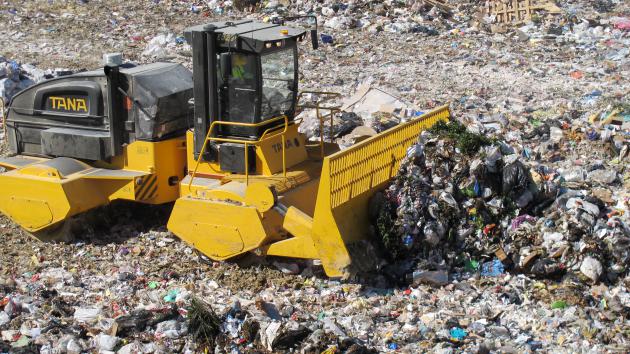

TANA的垃圾填埋场压实机就是按照上述原则设计的。今天要介绍的模型就是一款TANA的垃圾填埋压实机。这是实际设备图片,来自网络:

模型对应的是TANA E520型号,属于TANA产品线里面较大型的一款,自重52吨,长度9.23米,宽度5米,高度4.32米,最大压实强度255千牛。前面的推铲宽5米,高1.96米。两个压实滚轮宽3.8米,每个滚轮上面有110个20厘米高的压齿。工作时速5-7公里/小时。

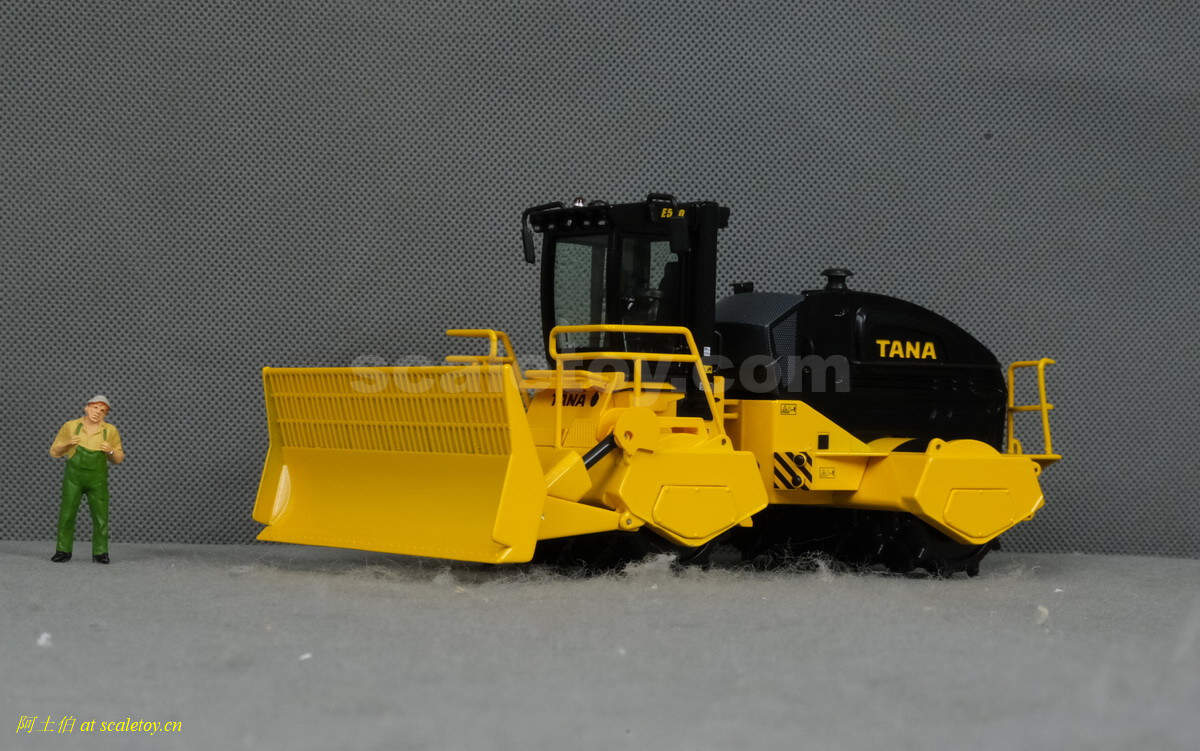

模型由NZG出品,编号996,比例1/50。应该是近期新品~~~

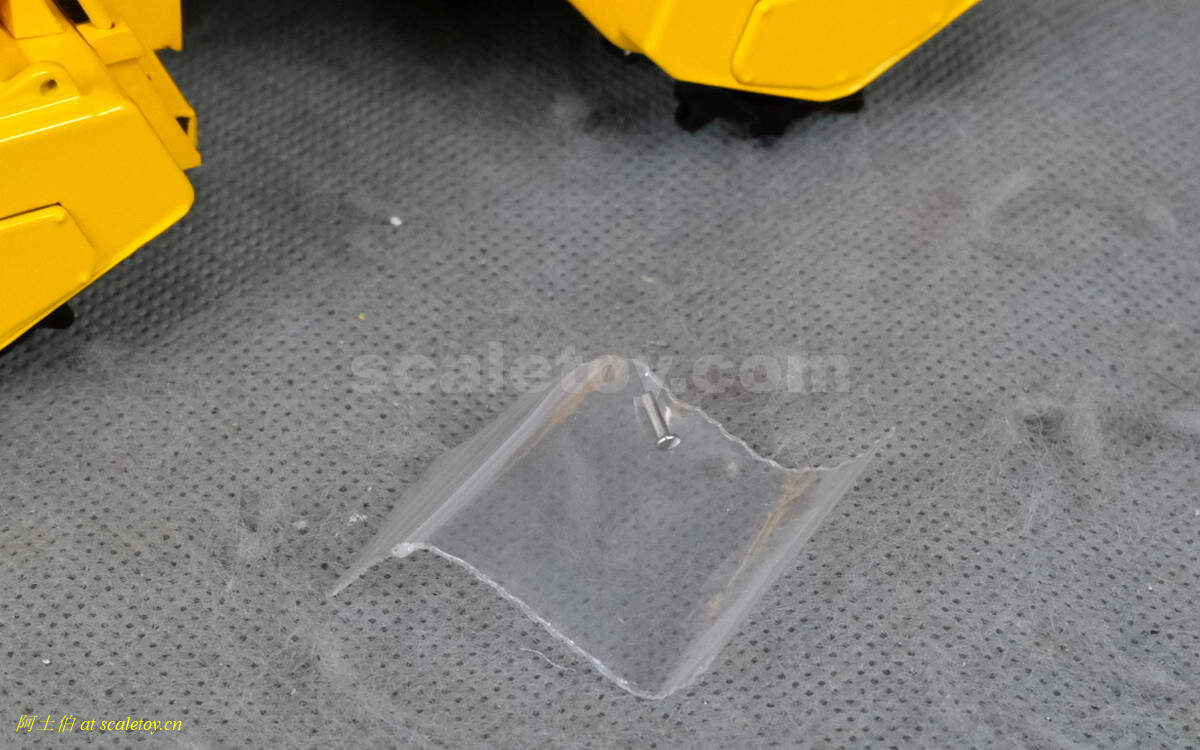

附件提供了一个小插销,应付可能的备用。

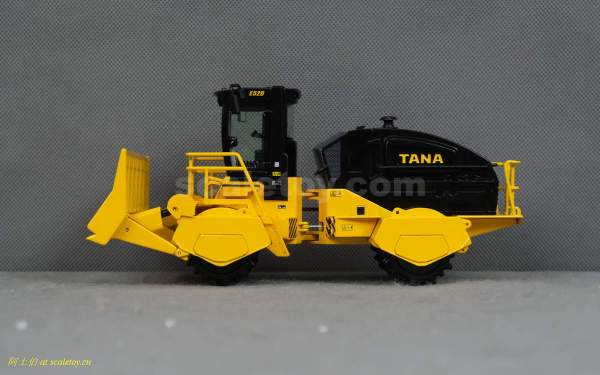

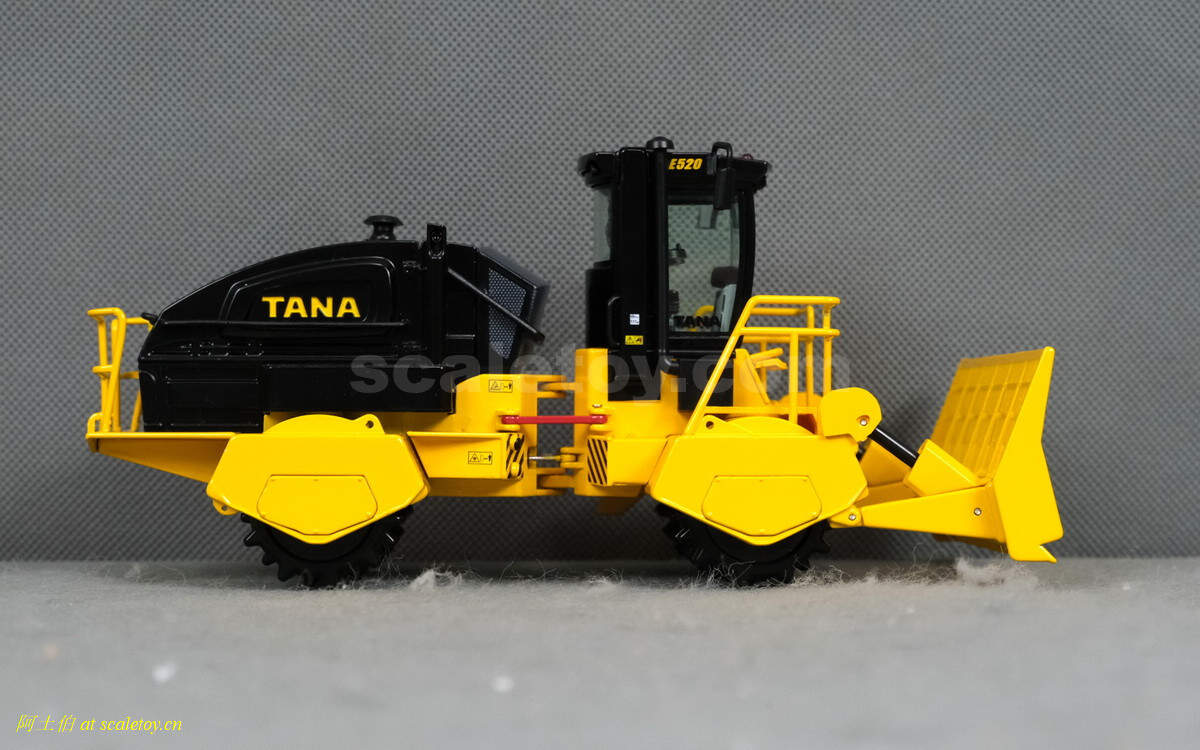

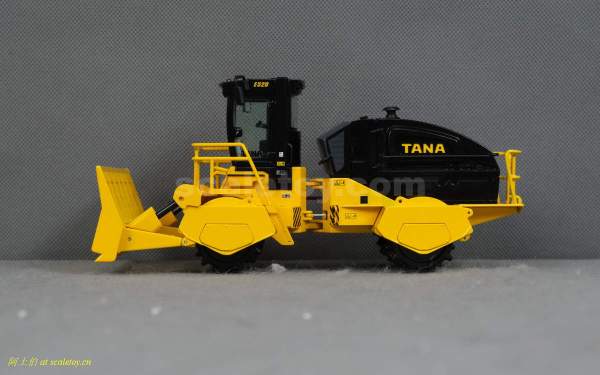

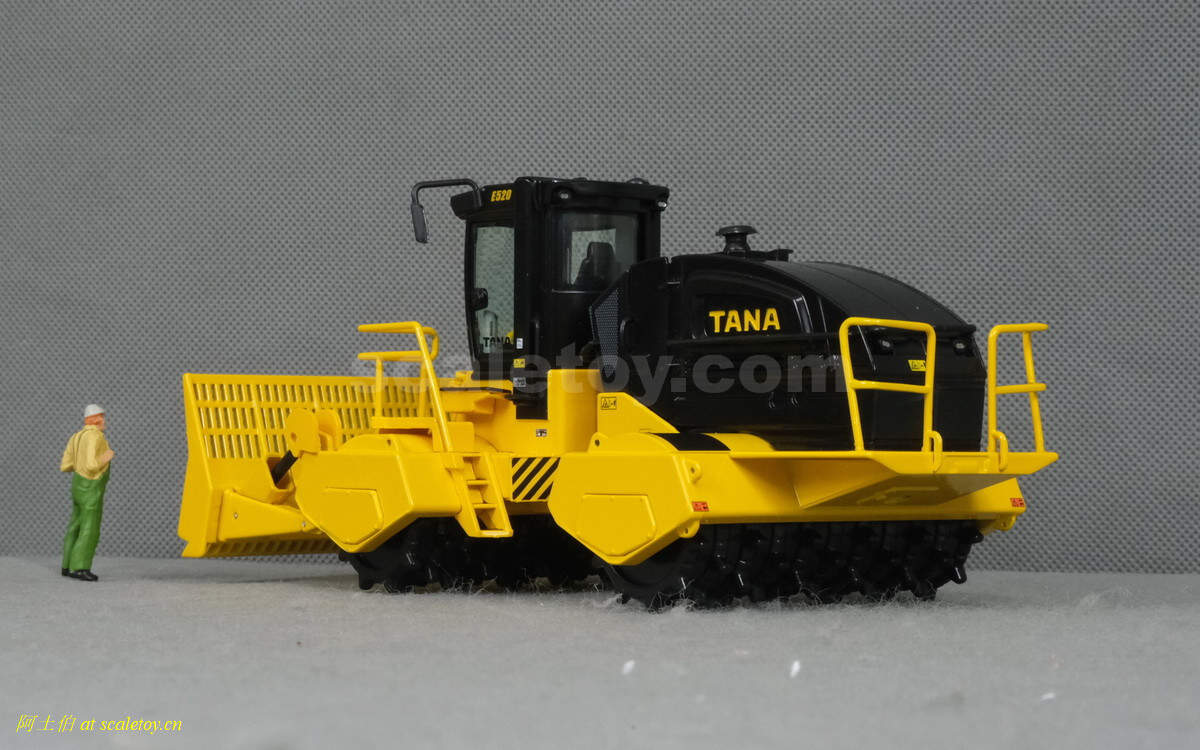

侧面照。看到前面推铲的上下运作。

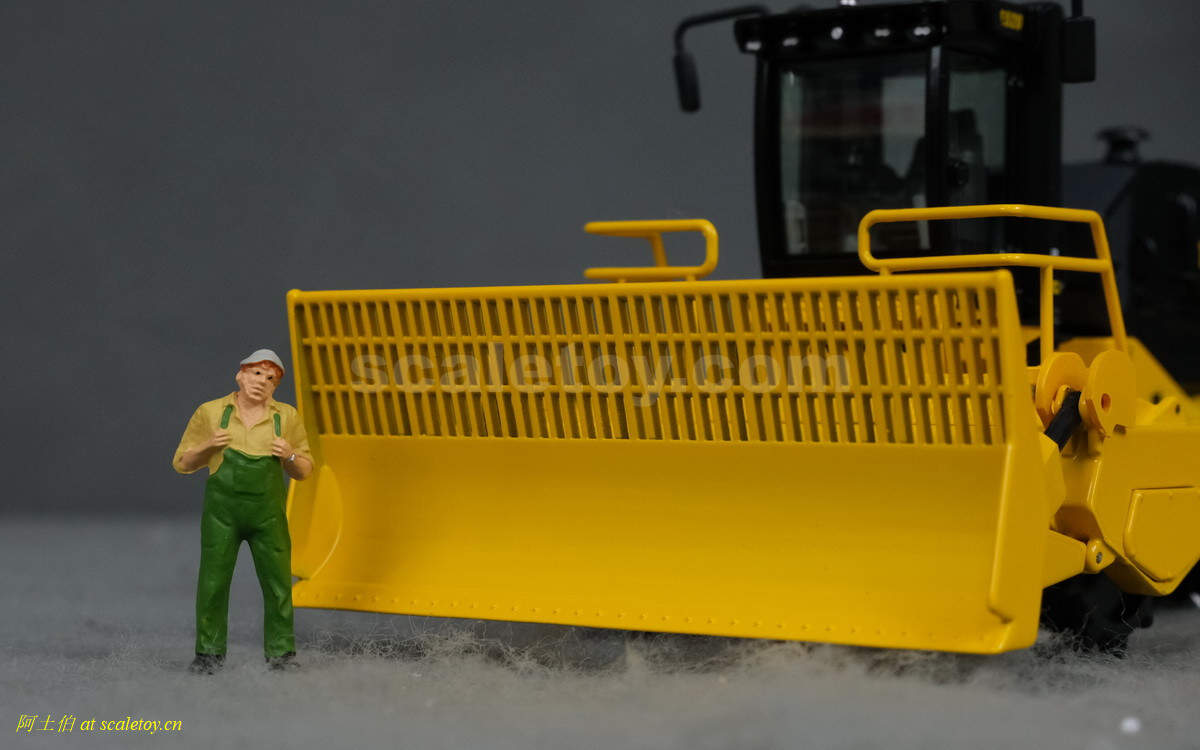

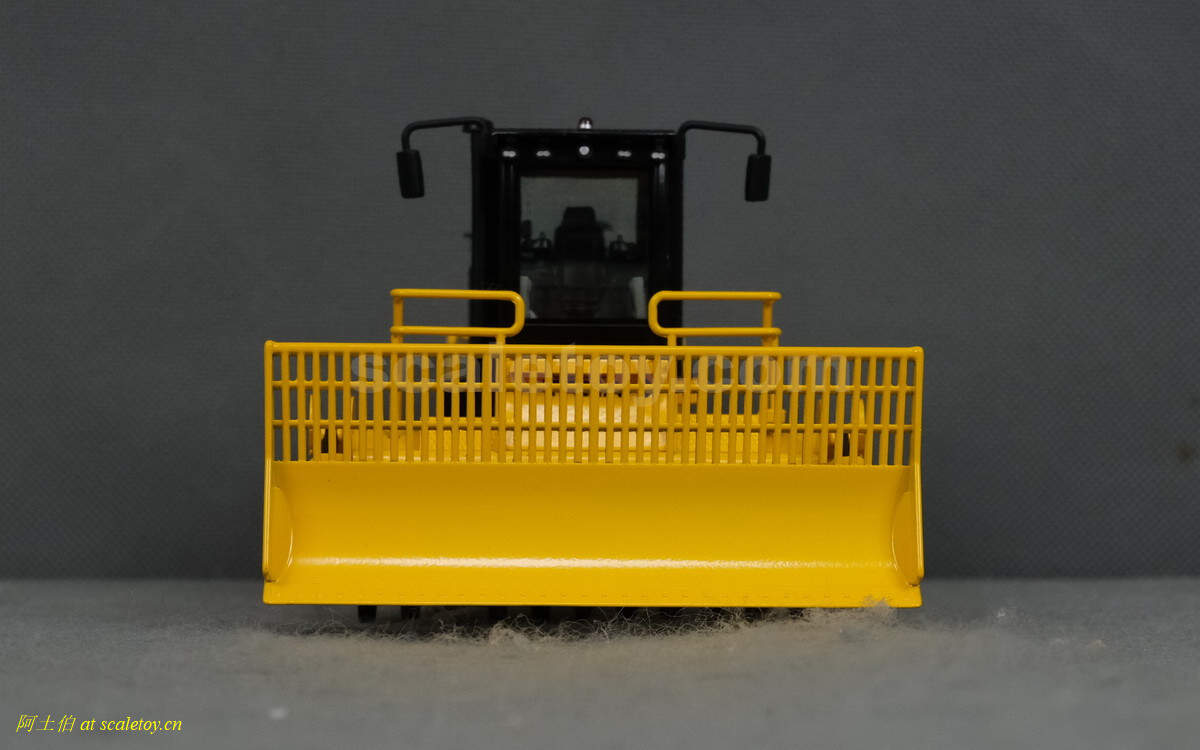

推铲,上方是网格,可以滤过一些个头小的物品直接压实

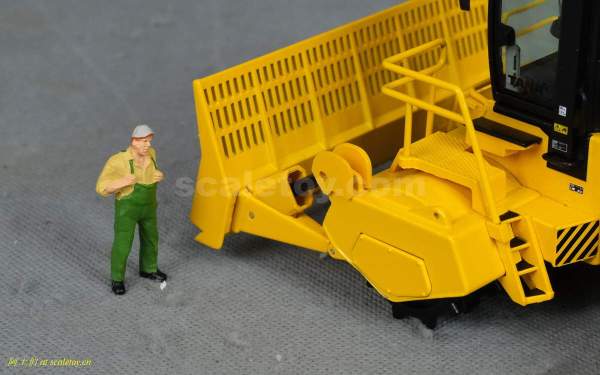

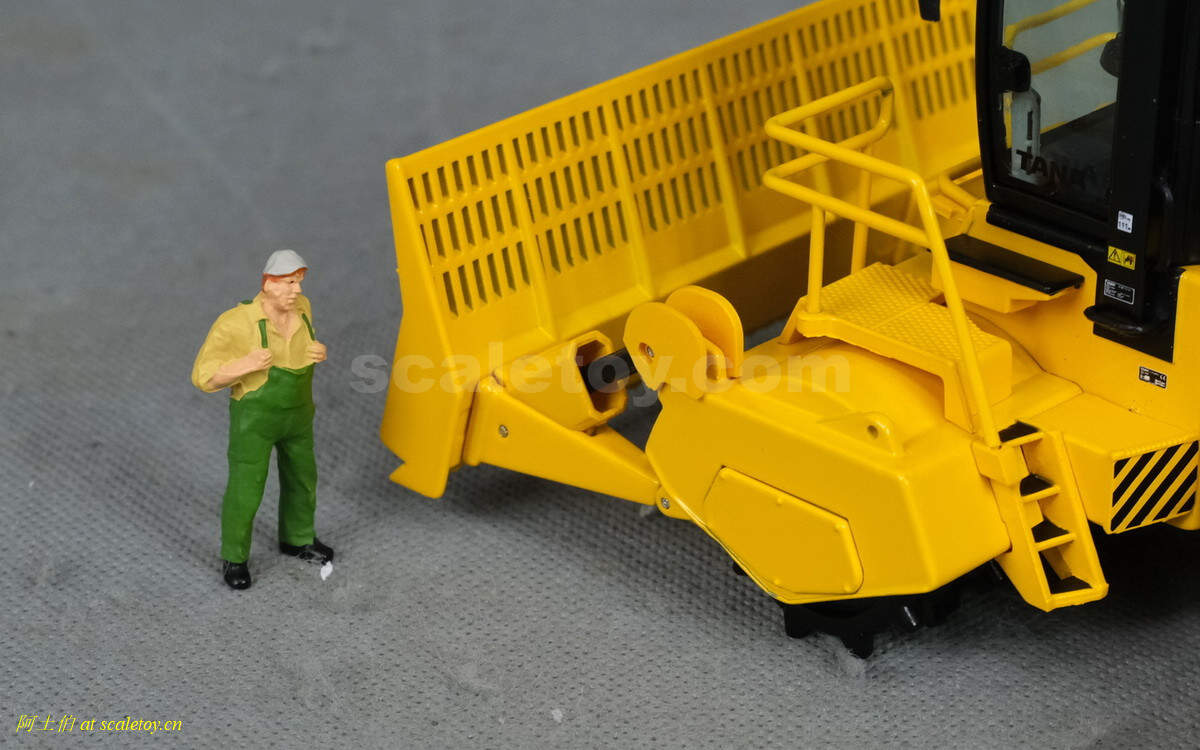

推铲上下通过两侧液压控制,液压有保护结构没有直接露出,这和一般设备有所不同:

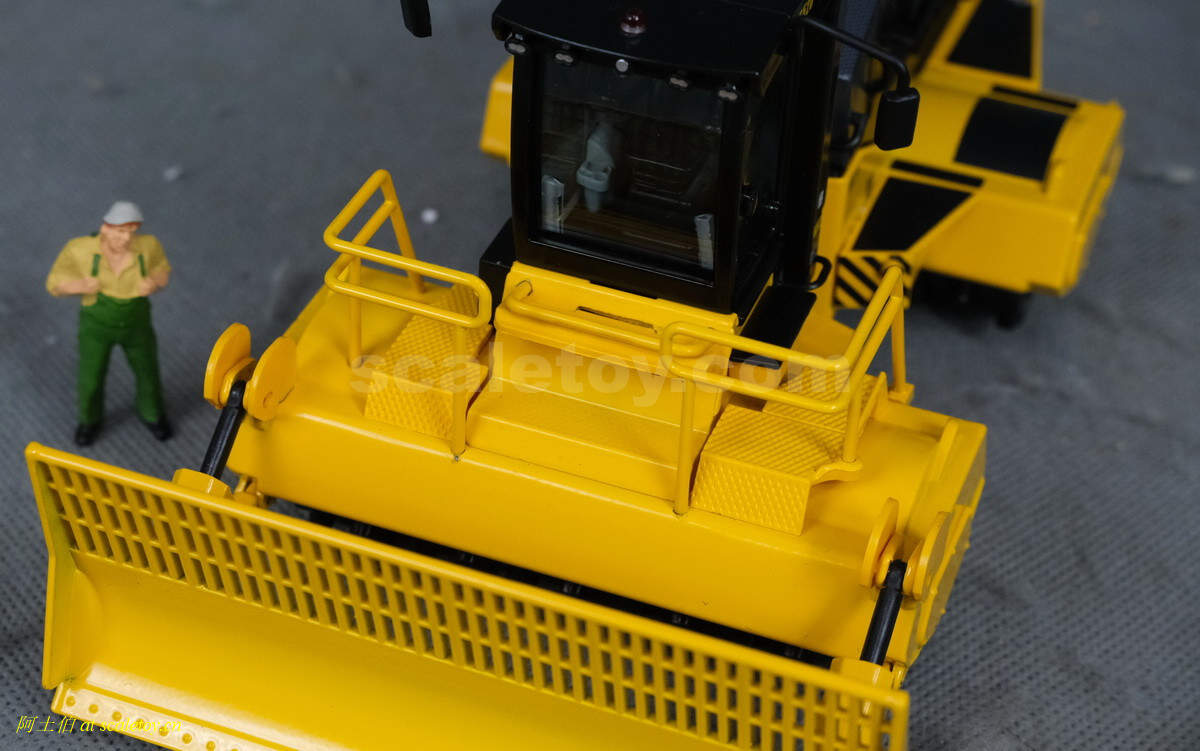

驾驶室前面的平台步道以及栏杆,地面做了防滑纹理

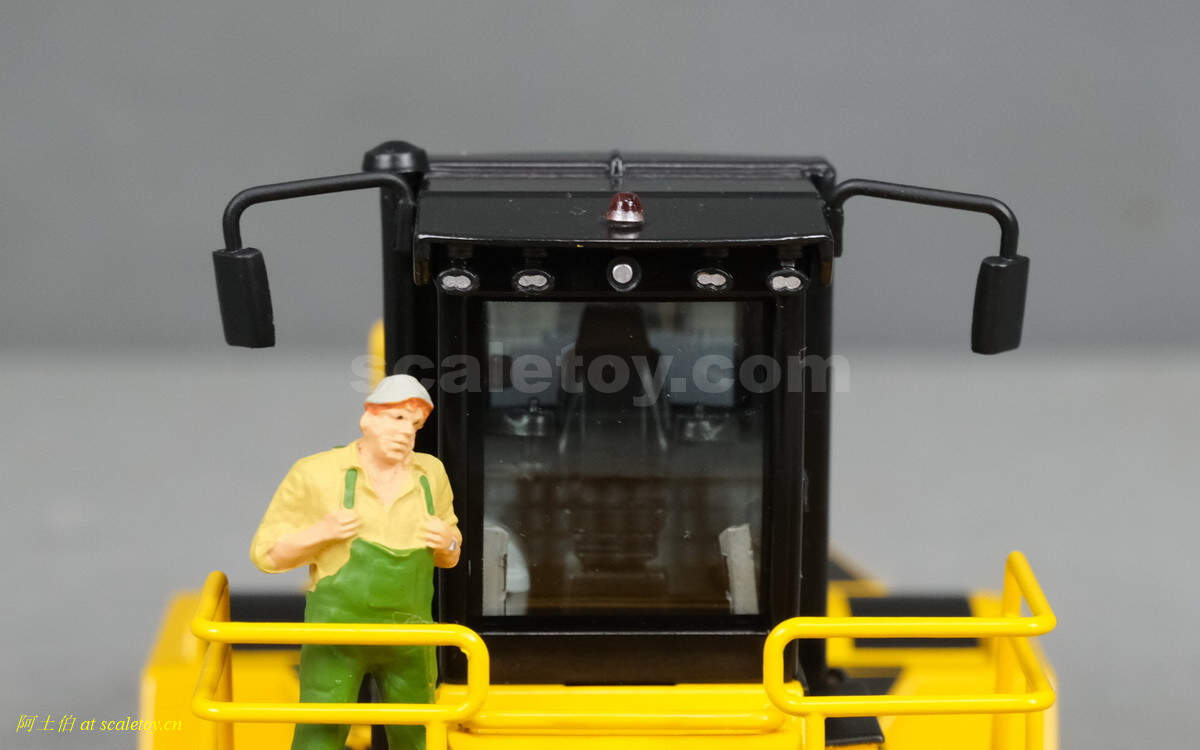

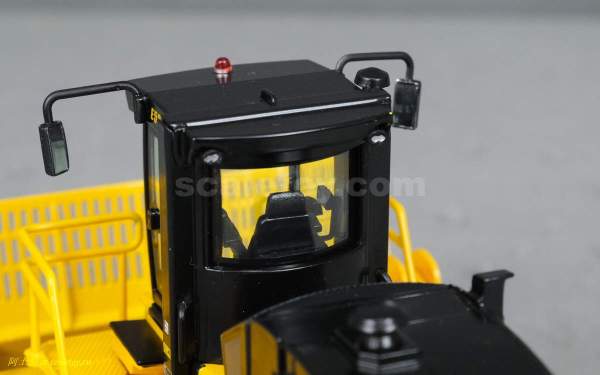

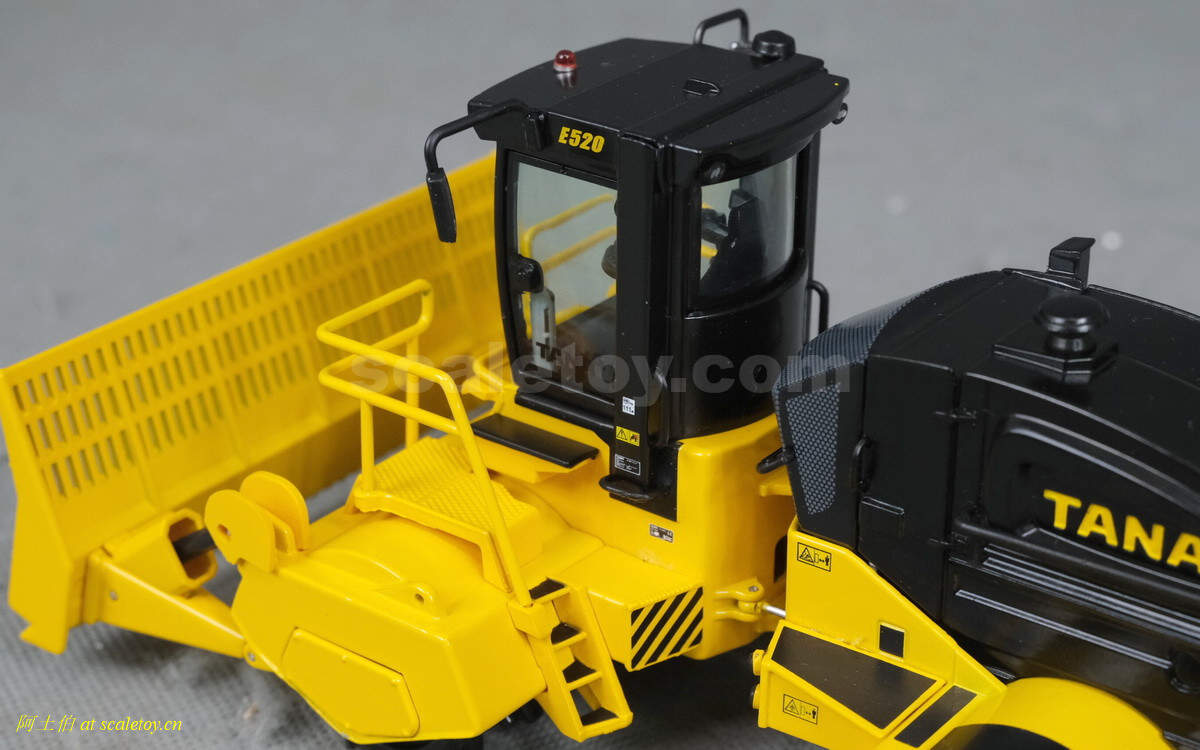

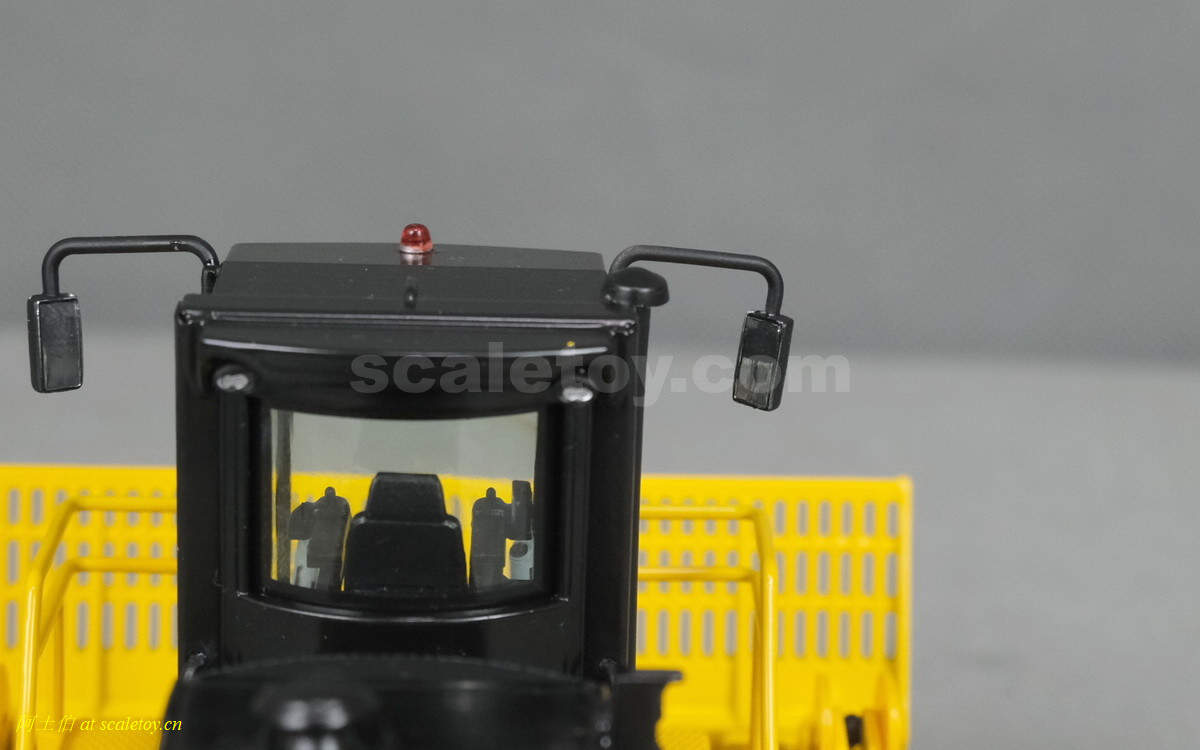

驾驶室上部有警示灯,前额有小灯

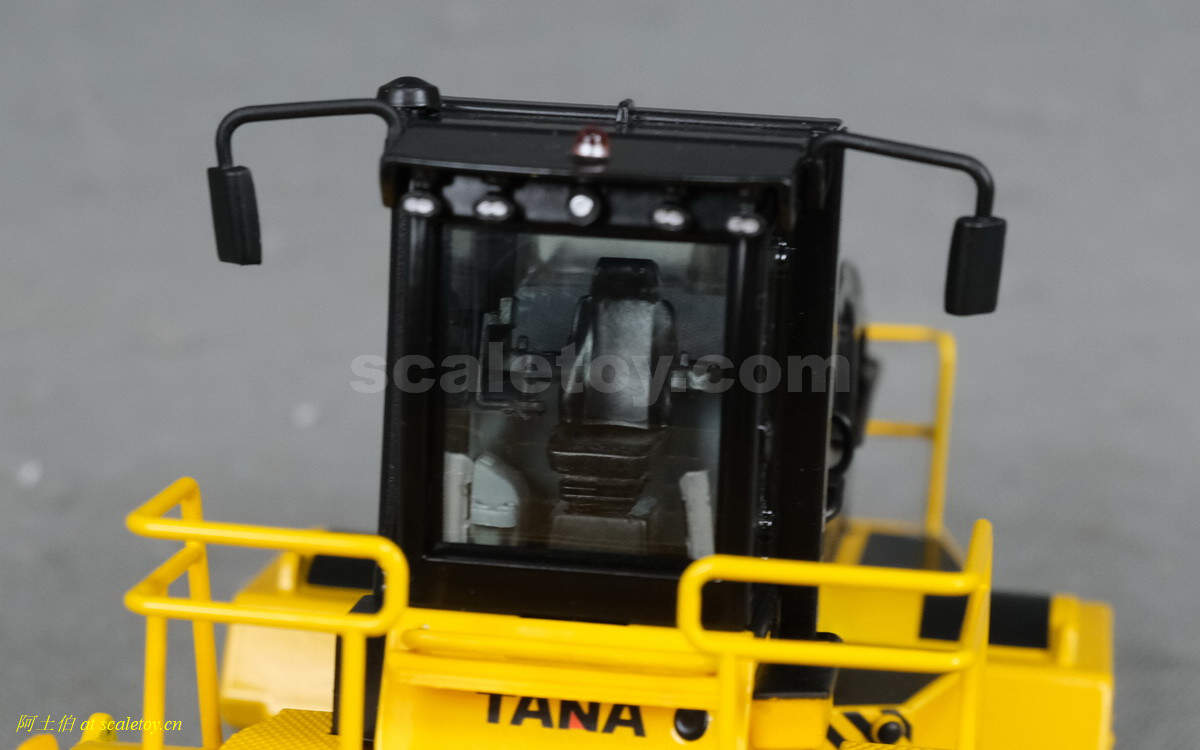

里面的座椅和控制杆等细节,有表现

后视镜反光

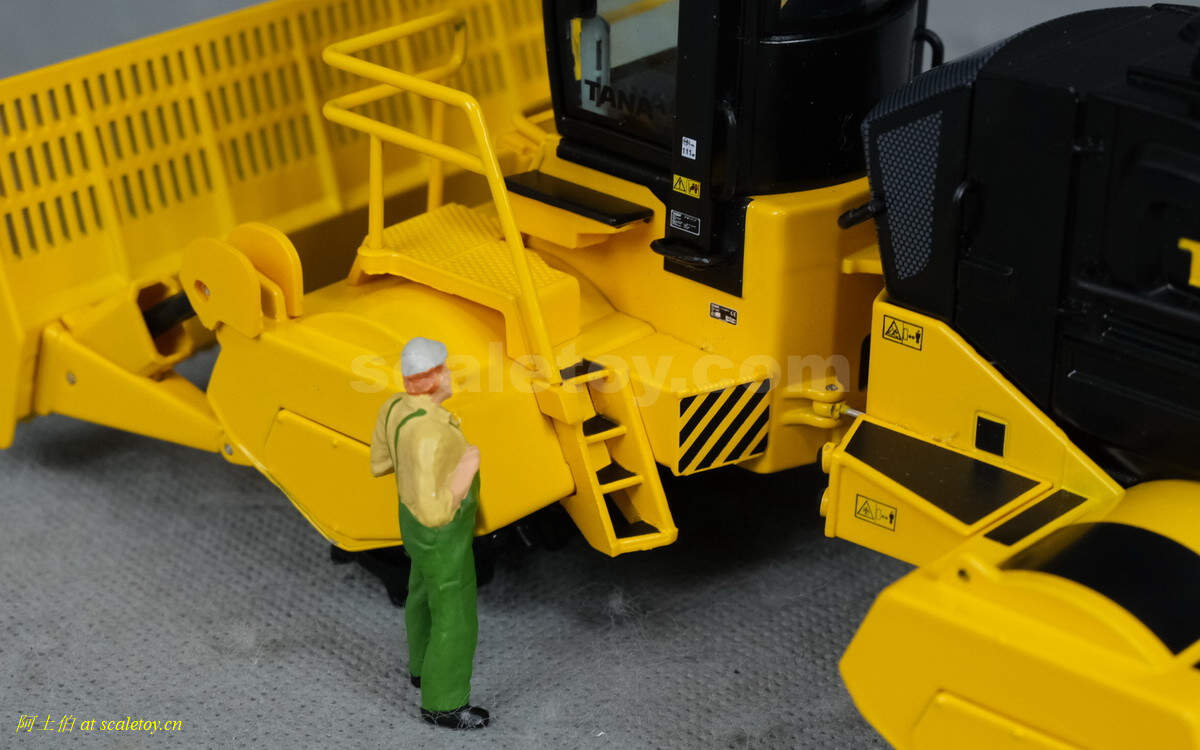

侧面的台阶,左边上下进入驾驶室

右侧还有一个类似排气结构

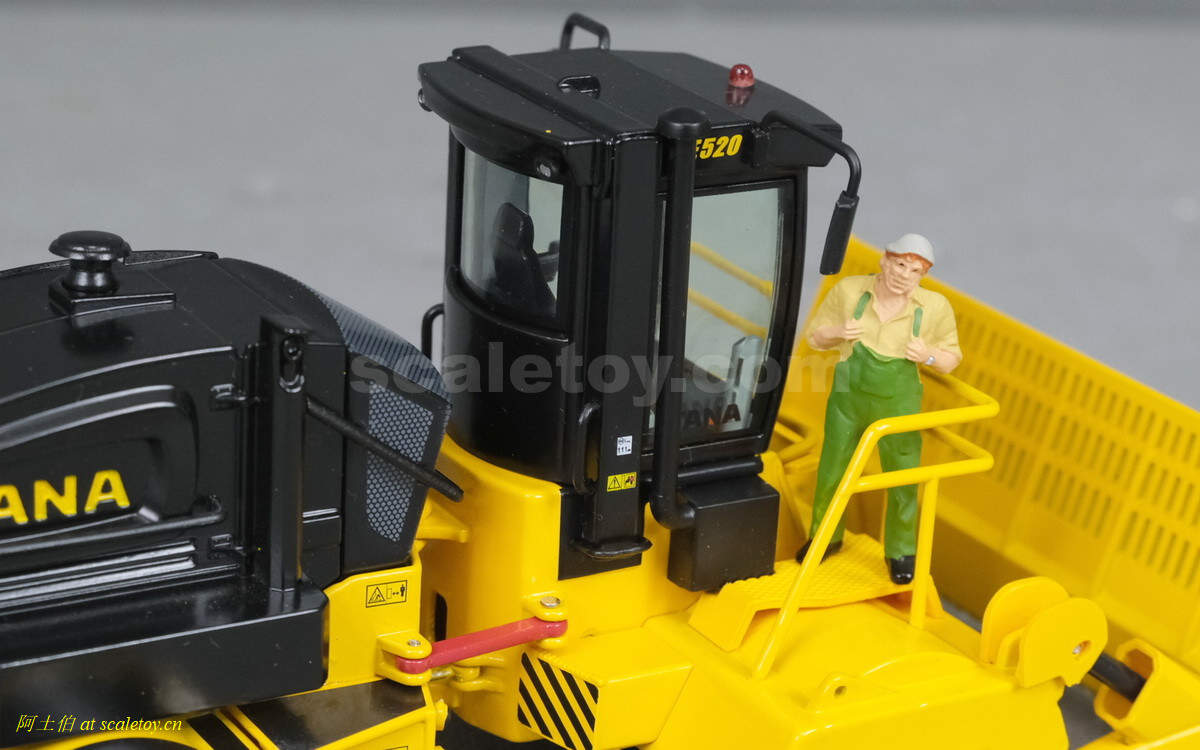

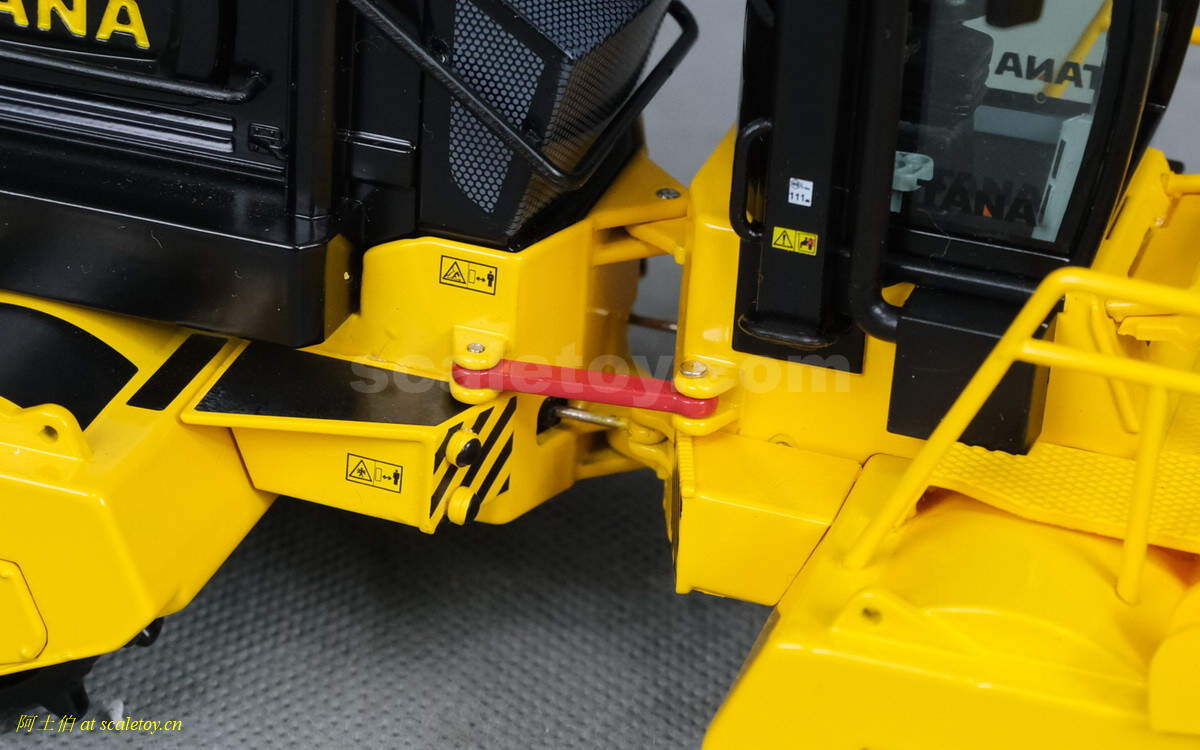

这个红色装置锁住目前的铰接角度,卸掉后可以实现左右转向

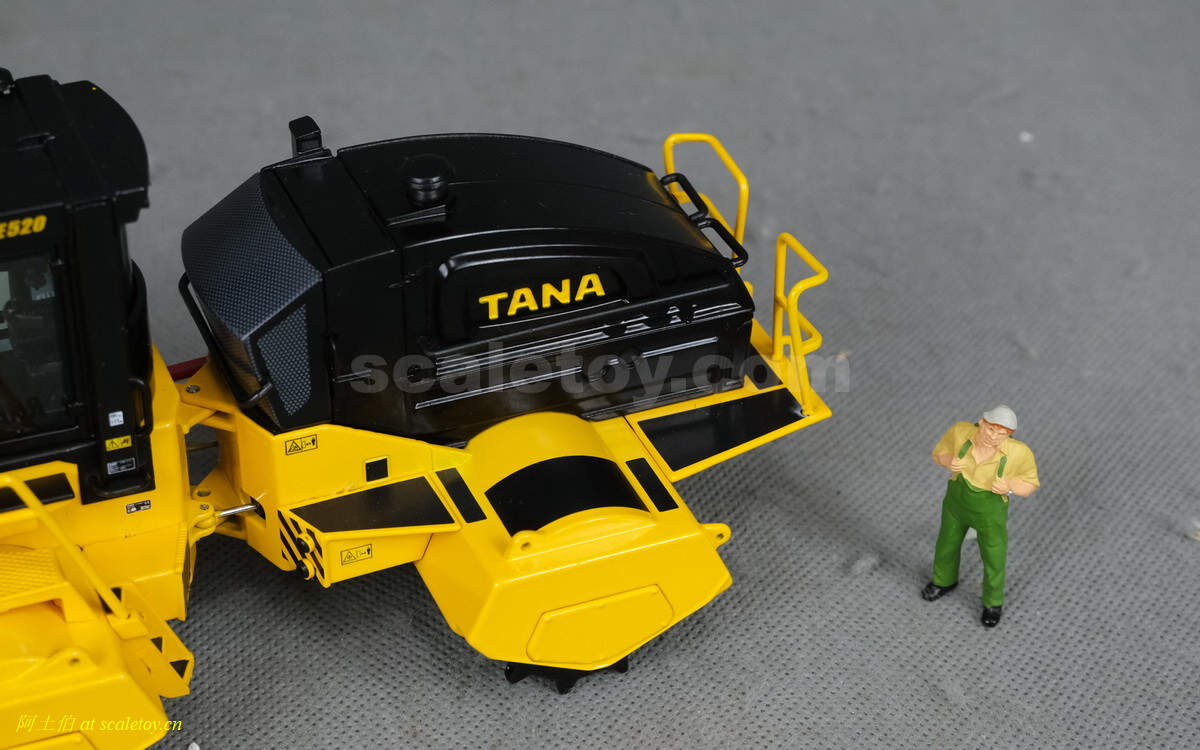

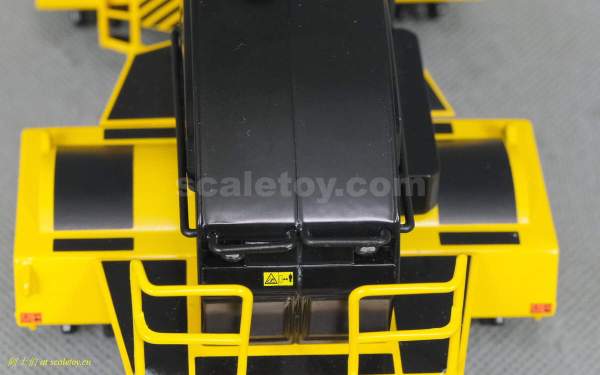

后部动力位置,一圈有步道和栏杆扶手

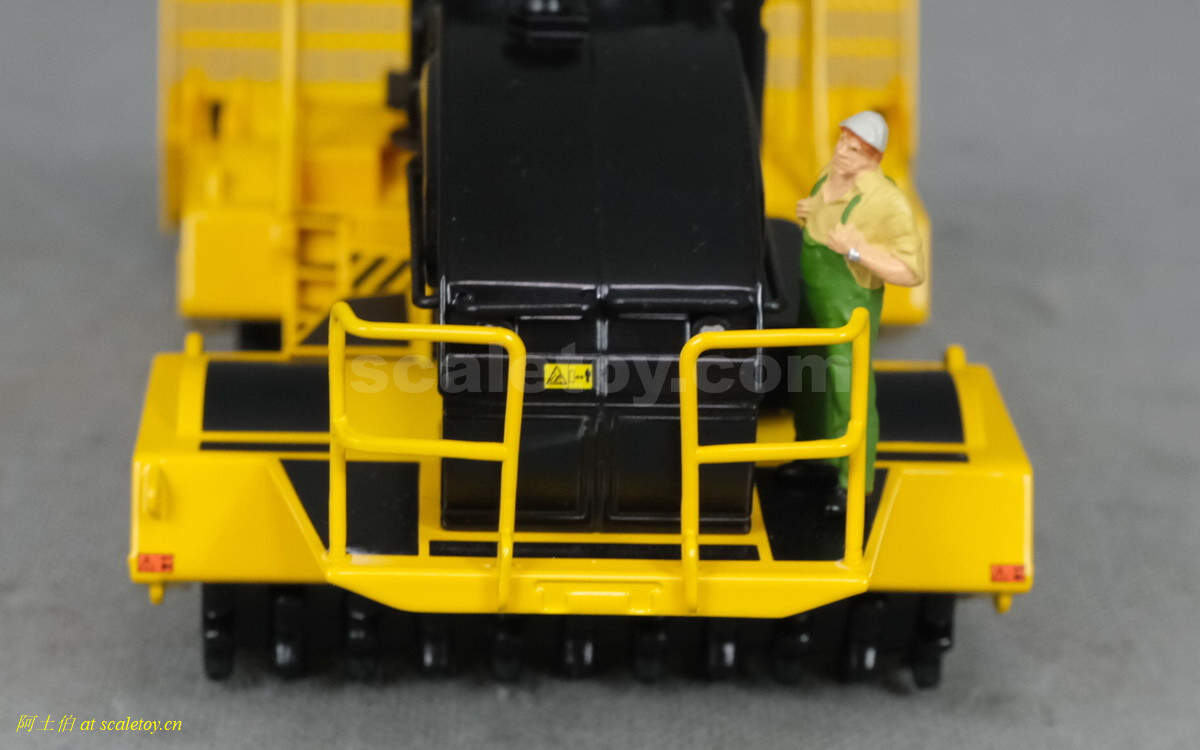

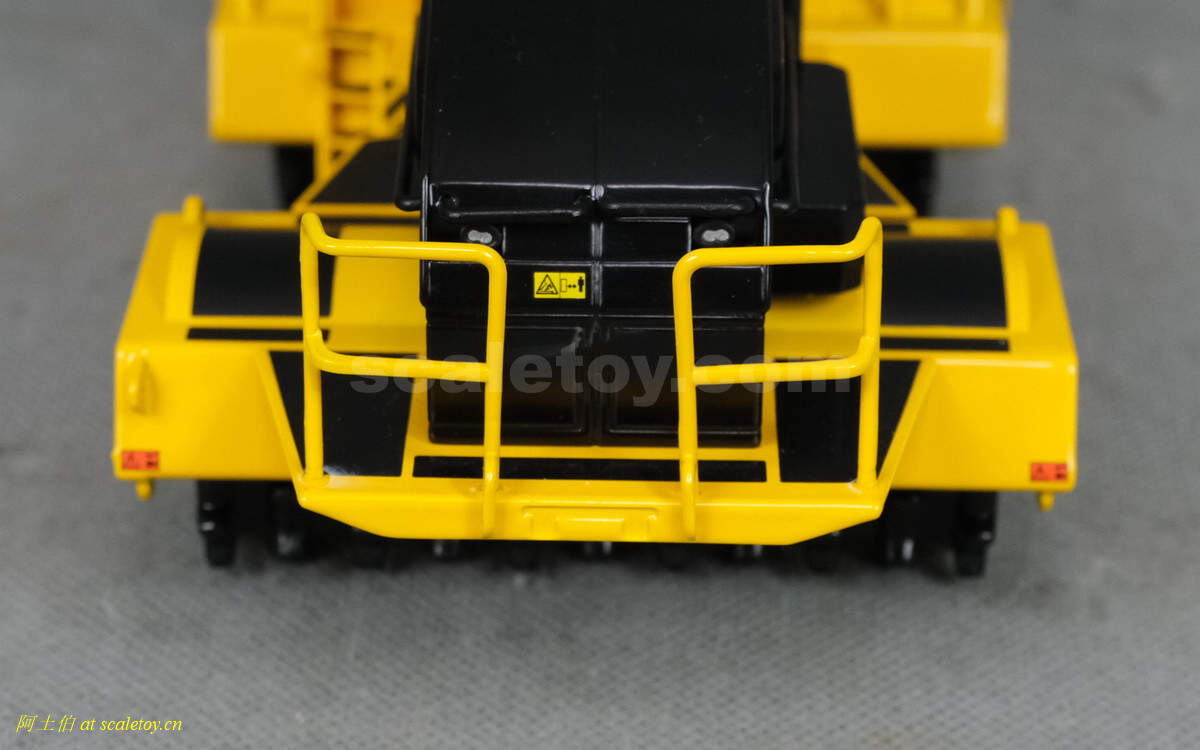

尾部的警示标记,没有尾灯

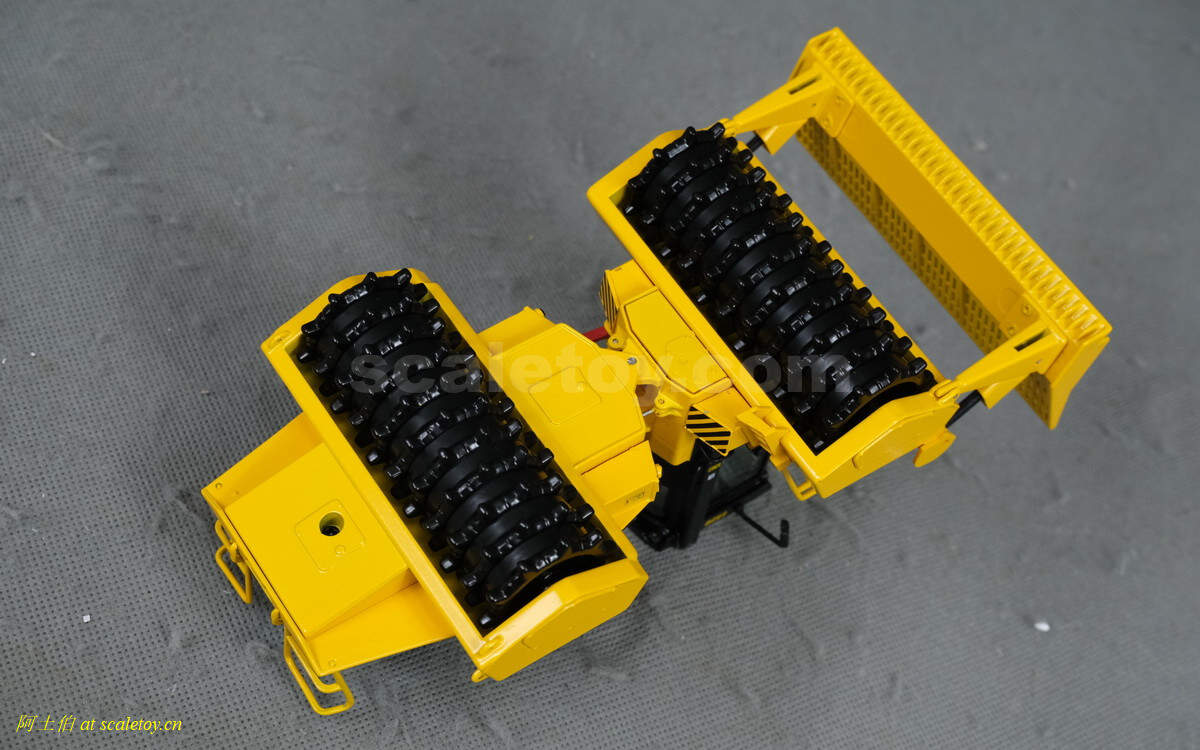

底盘,封闭,主要是两个压实齿轮鼓
