[TWH] GROVE GMK5130/5165 all-terrain crane (BREUER & WASEL livery) 格鲁夫GMK5130/5165全地面起重机(BREUER & WASEL涂装)

GMK5130是MANITOWOC旗下的GROVE品牌出品的一款全地面起重机,五轴,起吊能力130吨,主臂最长60米,可加装11-32米的副臂,最大起吊高度95米。在美国它又叫GMK5165,意味着起吊能力为165美吨。
(本页相关图片来自MANITOWOC官网)

GMK5130的主臂长度为12.9米到60米,六节,全部伸出需要430秒。采用GROVE专利的TWIN-LOCK“主臂双销安全锁定系统”,以电控全液压装置,使用一个伸缩油缸,通过两个设置在主臂两侧不受力区域的水平销轴,带动臂节伸缩。这个系统的两个水平销轴会自动把两节臂节销接在一起,增强了吊装的安全性。而单伸缩油缸也减轻了主臂重量。

主臂抬升采用单个液压油缸,主臂仰角从-3度到83度。变幅时间45秒。

可以加装11/18米的折叠副臂,可在驾驶舱内通过液压控制其0-40度范围内的任意变角。亦可加装成26/32米的副臂:其中14米固定,末端同上。

上车发动机采用的是梅赛德斯-奔驰OM904LA四缸柴油发动机,在每分钟2200转下输出129千瓦(175马力)。
单根吊索最大拉力70千牛,卷扬速度每分钟0-120米。上车回旋速度最快每分钟1.5圈。

底盘发动机是梅赛德斯-奔驰OM502LA的八缸柴油发动机,在每分钟1800转下输出380千瓦(517马力)。
变速箱提供16个前进档和两个倒档,最高行走速度85千米/小时,最大坡度72度。

五轴中,3,4,5轴驱动,全部轴都可转向。(也可选择10×8×10的型号)。采用GROVE专利技术的MEGATRAK“全轮独立液气悬挂系统”,所有轮子都带独立液气悬挂和全轮转向。悬挂范围是+170mm/-130mm。相对于刚性车桥,MEGATRAK的底盘和底盘下的车桥可以提升的更高,因此有更好的越野性能。而全轮独立转向带来的好处就不言而喻了。
在标准配置情况下,每轴载重12吨,全车60吨。

以下是车体的主要尺寸,当选用型号为“14.00 R25”的轮胎时,运输状态的车体高度为3945毫米,车身宽度2750毫米,下车总长12262毫米,含上车总长14998毫米。

以下是载荷图。在主臂作业情况下,最大起吊高度为约60米,此时起吊10吨;最大工作半径约56米,此时起吊1.5吨。

而加装副臂后,工作高度和半径都得以大大增加;当然使用副臂后的起吊能力有明显下降。

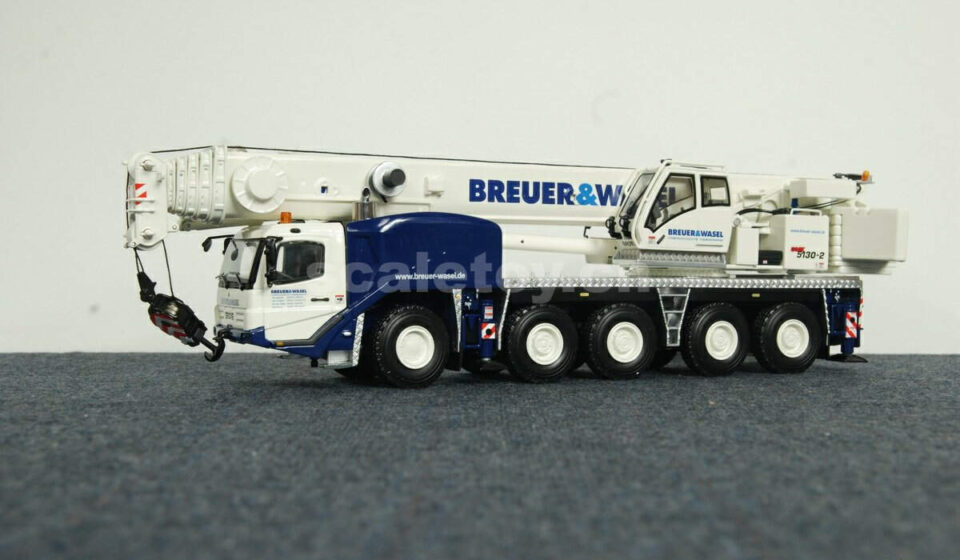

今天介绍一款由TWH出品的GMK5130/5165模型,编号053-01198,比例1/50,涂装是BREUER & WASEL。这是一家德国公司,1970年成立,总部在德国的Bergheim。主要从事重型物资的吊装和运输,在2011年排名德国第四/世界第33大起重公司(根据International Cranes的年度排名体系)。

模型包装是两层纸盒包裹泡沫盒,保护较好。纸盒上是GROVE比较统一的模型包装设计。附一本起重机的英文说明小册子,附件中包含副臂,后视镜等零件。

我们先把几个附件中的后视镜安上。可以看出位置都控制的不错,而且反光效果良好。

载车驾驶室。前保险杠的小标记、吊钩挂钩都做的不错。

没有做车门,这个攀登踏脚的位置也比较独特。

方向盘,甚至能看到中央有字

驾驶室后方,漂亮的金属甲板,不错的细节,包括排气管,散热风扇,管线,可打开一点点的工具箱等。

甲板靠后,两侧有梯子,不能分离。

侧面,基本是轮子,支腿,和梯子的位置。第一轴轮毂,和后面四轴略有不同。

支腿上有细小的文字细节

车尾的备胎,止滑块,警示标记,以及涂色表示的尾灯。

模型底盘,细节不错,各轴避震齐全。能看出2,3,4,5轴驱动。同时1,2轴转向联动,4,5轴转向联动(实车是全部独立的)

吊钩,吊绳末端还有防止碰撞臂头的安全限制装置。

臂头的滑轮组,模型只用了其中一个。

六节,上面都有BREUER&WASEL字样。

臂长控制的线轴,可以放线出来。

右侧的副臂托架

上车驾驶室,照明灯和铭牌做的比较细致。内部细节也很到位。

驾驶室后部的一些细节和管路。

驾驶室可以抬起一定角度:

右侧的卷扬动力单位等细节:

在吊臂末端的警示灯和这个角度的一个反光镜:

模型的配重可以这样拿下两侧的来:

配重的弧形保证上车的360度旋转顺利:

模型油缸上做了两个孔,以插入附件的小插销,固定吊臂仰角:

支腿水平伸开/并垂直放下:

全部伸出:

主臂此时总长约120厘米

副臂

全部展开能加长35厘米左右:

副臂的变幅油缸:

看下全貌:(按理运输状态两侧的辅助配重可能要卸下来吧)

跟之前介绍的[WSI] TADANO FAUN HK70 起重机在一起:

跟87比例的BREUER & WASEL涂装,[HERPA] LIEBHERR LTM1045起重机在一起:

总的感觉比之前的GMK3055细节多一些,而蓝白色的涂装也很漂亮;期待更多好车!
