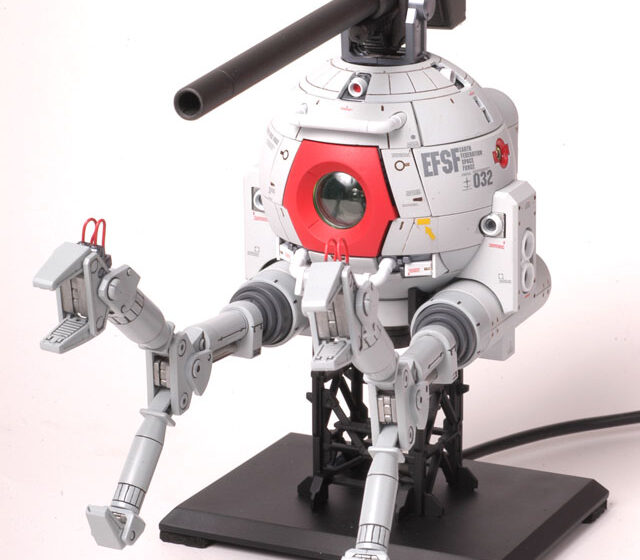

eggerr: 高达DIY:Project BALL-WEBCAM MG 1/100 RB-79 Ball Ver.Ka (2)

注:本贴是介绍高达:Project BALL-WEBCAM MG 1/100 RB-79 Ball Ver.Ka的系列帖子的一部分,原作由大北推荐,eggerr出品,版权归属eggerr。

* 为保持原作的美观性,本系列文章的最佳浏览分辨率,横向为1280像素或以上为好;1024*768的可能会有一些图片文字遮盖不全,敬请谅解。

以下开始为原作者文字,未经修改。


Phase Two - 改造 [ Jan. 29th, 2005 ~ Jan. 31st, 2005 ]

这就是原材料中的摄像头了,请同事帮我从中关村带的,价钱忘记了,好像100左右,拆!反正我很少用它,对它感情也不深…… 头可以拆下来,原本周围有一圈突起,用来旋转镜头调整焦距的,被我锯下来了,大概并非每个摄像头都这样,记得锯之前用胶带封住镜头以免碎屑弄脏镜头,不好清理。
后部的面板,把LED灯掰到后面去了,碍事儿。前面用改造板切好形状,垫了四层来加厚,组装的时候用胶粘在前段就可以了。这是我绞尽脑汁才想出的固定方法。 前面的部分,舍弃了驾驶舱,锯掉多余的部分然后磨平,再锯掉后面碍事的定位栓,露出的部分用改造板补上,后面再量好尺寸贴上一块打好洞的塑胶板,用于固定镜头。
同样锯掉内部碍事的定位栓,在后面开个洞,装入电话接头,用改造板堵住后面的洞,这样美观些,然后固定好。 外壳部分量好尺寸开个洞,中间的定位栓碍事,去掉了。操作的时候大意了,洞口稍微高了些,凑合了。
下面的零件,因为挡住了电路板,无奈只能将上面的头锯掉,这样下面的喷嘴只能用粘的了。 驾驶舱前盖的转向轴侧视图,要将右上方的部分用锉弄薄,否则前盖只能开启到有限的位置,会挡住摄像头的视野。图拍的有点儿虚……
发现我所使用的有四根线的母口是用小号的水晶头的,我公司的钳子并不能用来做这种水晶头,比较郁闷,所以只好请同事从中关村帮我买了一根来。遗憾的是只有白色的,如果是蓝色或者红色的线,一定更漂亮些。 地台上面靠后的部分开了个洞,走电话线,后面开了个洞,走USB线。打算用消光黑来喷,再转印上标签,应该会不错,至于小人偶,我笔涂的功力实在是差,所以还是不要弄了,虽然在地台上站两个小人偶会很cool。

至此,改造的部分就大概完成了,下面该进入无聊的打磨整形阶段了。


Phase Three - 整形[ Feb. 1st, 2005 ~ Feb. 28st, 2005 ]

Ka版的模型设计的一贯都不错,整个模型基本上没有什么需要调整的地方,所以大部分的工作就是打磨打磨再打磨,去掉水口和一些分模线。只有前臂需要粘合然后去缝,与主体的连接部分切掉后半段最后在粘合,前臂下方的金属棒只能先装好,然后喷涂的时候遮盖,后组也可以,但是需要切零件什么的,还是遮盖简单些。

春节加情人节,喔,很长一段时间都没有动它,情人节入手了爱心小礼物,田宫模型钳,一直不舍得买,用着国产的15块钱的钳子,现在它可以退休了,新钳子真TMD好用啊,一分钱一分货,这话无错,早用这钳子的话,很多水口就不会被我剪得乱七八糟了,舔谢老婆大人,舔到满意为止。

爱心模型钳! 只有这一个部件处理比较麻烦,没办法,耐心的慢慢磨

呃,喷涂喷涂~
