中联ZOOMLION QAY220全地面起重机

中联重科ZOOMLION的背景资料我们在上一篇 浦沅QY70V 中简单介绍过了。今天介绍的是一款更高吨级的全路面起重机,QAY220。之前,模友 南通泵王 已经作了一些介绍,因此这里算是个补充。

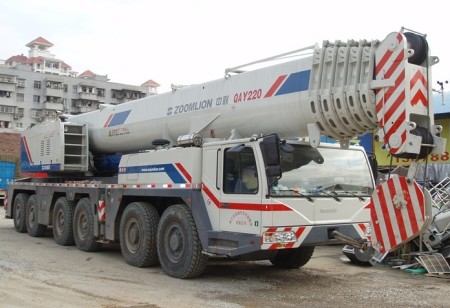

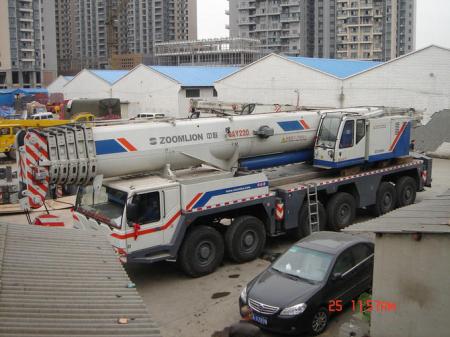

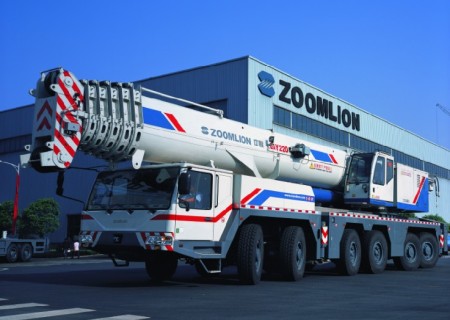

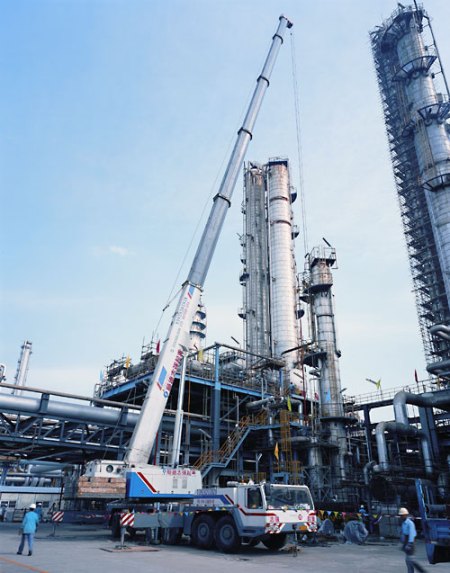

网上找的几个实车图,版权归属原作者。

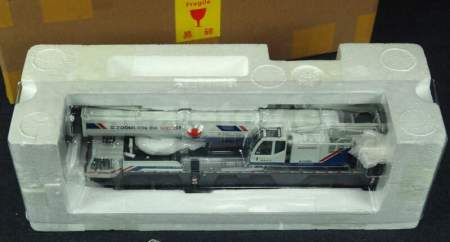

包装是国产模型最喜欢的开窗纸盒。中联特意加了一个硬塑扣模,抗震性能显著提升,当然还是不能压的。据一些朋友反映,细节运输中容易损坏。

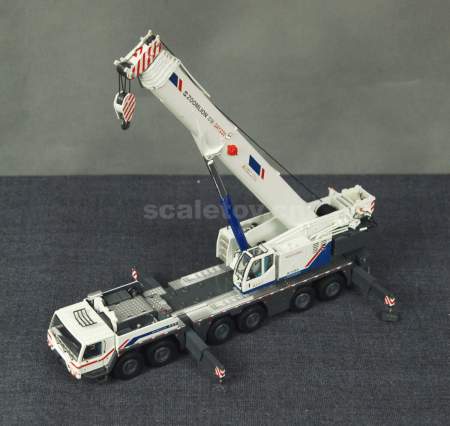

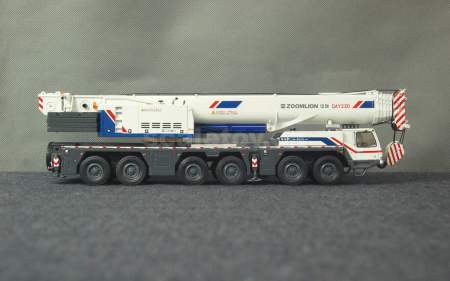

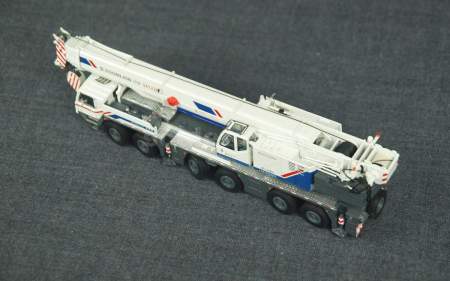

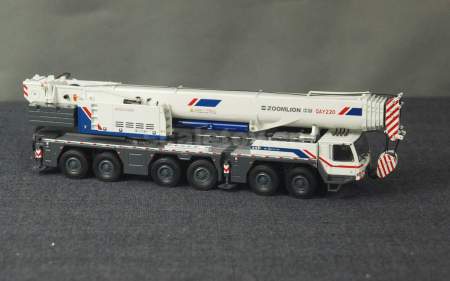

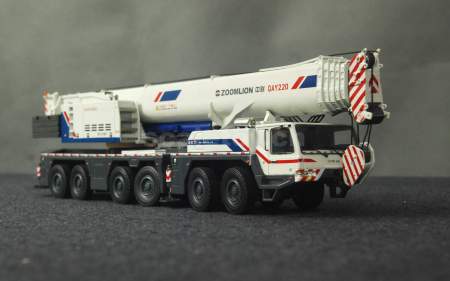

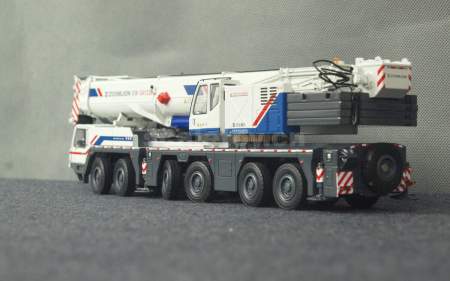

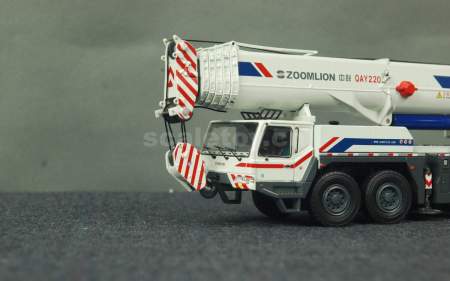

无语,看图

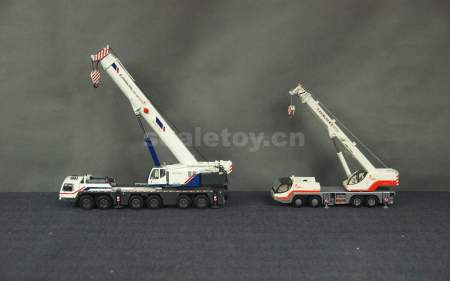

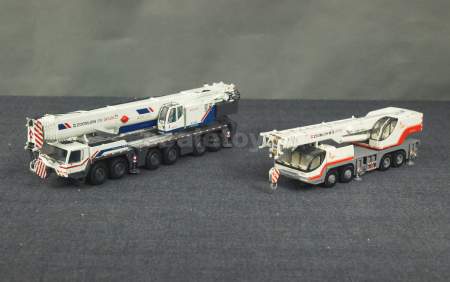

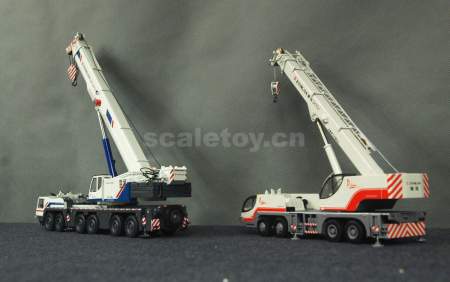

和自家兄弟的合影,浦沅QAY70V

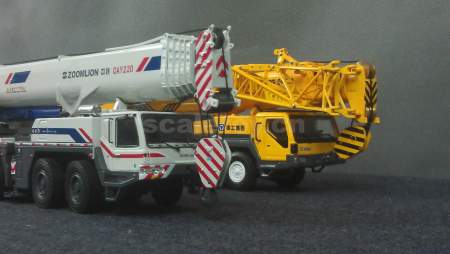

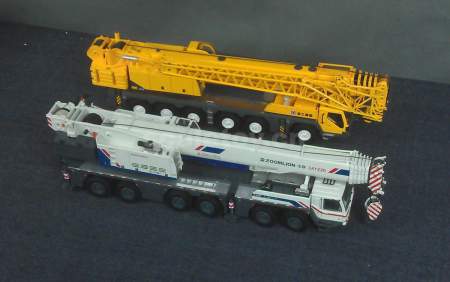

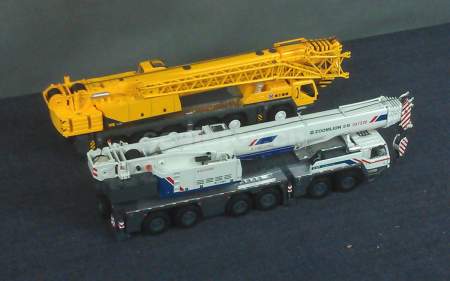

徐工200吨在一起。您喜欢哪一台?

以下实车介绍及参数来自中联重科官方网站:

QAY220全地面起重机是我公司为适应市场需求,运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。该产品是机电液系统高度集中的高科技产品。它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的全地面起重机。采用本公司自制的全驾六桥专用全地面底盘,视野宽广,装饰豪华舒适,四桥驱动,五桥转向。
采用了最新的带负载反馈电液比例换向阀及多联柱塞变量泵,开式、闭式结合的变量系统,使得各执行机构的工作能力充分发挥,双手柄操纵,能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作,极大地提高了起重机的工作效率。具有操作轻便、灵活,工作平稳可靠,无级调速等特点。在液压系统中,设有溢流阀、平衡阀、液压锁、制动阀等安全装置,以防油路过载及避免由于油管破裂而引起的意外事故发生。
配备了力矩限制器等多种安全装置和齐全的照明系统,可保证操作安全可靠,并便于夜间作业。

项        目

数    值

备    注

工作性能参数

最大额定总起重量       kg

220000

基本臂最大起重力矩   kN.m

7650

9m幅度

主臂最大起升高度        m

62.6

不考虑吊臂变形

副臂最大起升高度        m

96.2

工作

速度

主卷扬单绳最大速度   m/min

124

第四层

副卷扬单绳最大速度   m/min

70

第四层

起重臂伸出时间         min

10

与温度和发动机转速相关

起重臂起臂时间           s

≥90

回转速度              r/min

≤1.5

行驶

参数

最高行驶速度          km/h

72

最大爬坡度              %

50

最小转弯直径            m

24

最小离地间隙           mm

305

尾气排放限值

符合标准规定

GB3847-2005

GB17691-2005国Ⅲ

百公里经济油耗           L

85

质量

参数

行驶状态自重(总质量) kg

72000

整车整备质量            kg

71805

每桥轴荷                kg

12000

尺寸

参数

外形尺寸(长×宽×高)     mm

16722×3000×3980

支腿纵向距离            m

8.8

支腿横向距离            m

8.8

主臂长                  m

13.8 ~61

主臂仰角                °

-0.5 ~82

副臂长                  m

10.7/18/18.7/26/26.7/34

组合长度

副臂安装角              °

0、15、30

底盘

型号

ZLJ5720QA

特征号:ZLJ5720QAV3.1

类别

二类

型号

OM502LA

额定功率      kW/r/min

420

1800r/min时

最大输出扭矩 N.m/r/min

2700

1080r/min时

生产企业

长沙中联重工科技发展股份有限公司
