[TWH] MANITOWOC 4100W Ringer Crane 马尼托瓦克4100W环轨起重机 (1)

MANITOWOC是一家美国大型企业,于 1902 年在威斯康星州的湖滨城市马尼托瓦克创业,当时是一家船舶建造和修理公司。在 1920 年代中期开始制造桁架吊臂起重机,并在第二次世界大战后不久进入商业制冷设备行业。如今MANITOWOC公司拥有两大业务部门:起重机部门和食品服务设备部门,经营活动遍及世界各地 20 多个国家。

MANITOWOC旗下的起重机品牌系列包括GROVE移动式伸缩臂起重机、MANITOWOC桁架式起重机、NATIONAL CRANE随车吊、以及POTAIN塔吊。在中国张家港,MANITOWOC拥有一家全资子公司,生产吊机。

4100系列是MANITOWOC主要的中等吊机,TWH出过不少模型,对比可见本站:TWH MANITOWOC:比较几个履带吊

今天开始介绍的是其中的环轨吊,4100W ringer。涂装是传统的红色。TWH编号051,比例1/50。

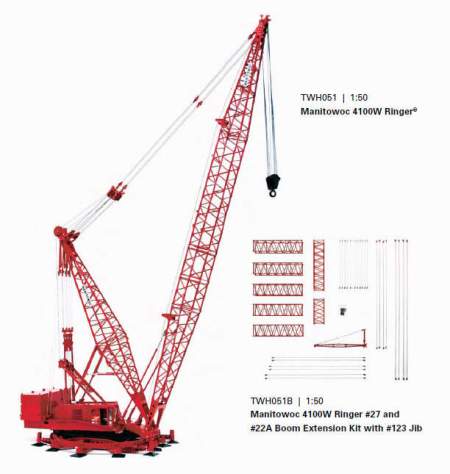

从图中可以看出,实际TWH还同时推出了延长臂配件套装。考虑到模型本身已经不小了,加延长臂估计很难展示,且也有了18000,就放弃了延长臂。

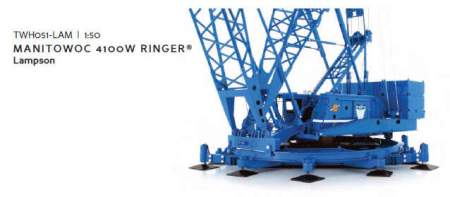

有些遗憾的是,TWH在2011年推出了这款模型的蓝色LAMPSON涂装版本;要早预告,就等这个了,和18000可以配对。

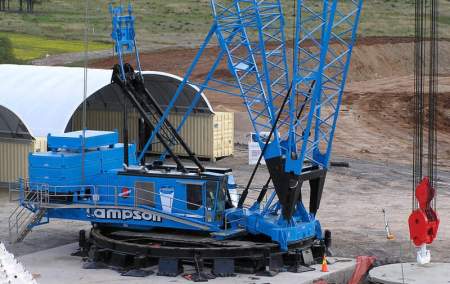

实车图片大家可以在网上找,这里搜罗了一张,也是LAMPSON公司的,图片版权归原作者:

从4100W基本版的履带吊,到环轨吊,其回旋滚轴的分布直径从1.9米扩大到了3.4米,回旋轨迹直径从2.74米增加到了11米,最大的好处就是扩大了作业底盘面积,因此带来了更好的稳定性和更大的起吊能力。而环轨本身也经过了改良,桁架臂的基座更加靠前;这样在相同的配重情况下,直接提升了起吊能力。

比较可知,同样装配80米长的主臂,在大约30米的作业半径下,4100W基本款的起吊能力是14吨左右,4100W环轨吊老版的起吊能力是35吨左右;而改进的4100W环轨吊的起吊能力在100吨左右!除起吊能力外,作业半径也得以大大扩展,甚至可以达到75米半径,仍能起吊约25吨。

以下看模型。

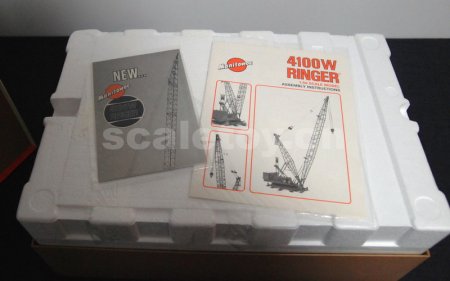

模型包装是一个很大的纸盒子,宽度超过了55厘米,用英文标注了“此面朝上”。纸盒子里面又是一个纸盒子;再打开上盖,里面是泡沫塑料,保护很好。附了吊机的简单说明,以及模型的组装说明。

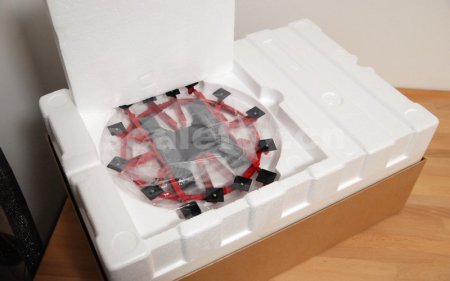

泡沫盒上面放着环轨底部:

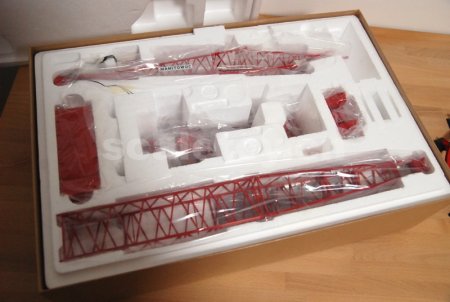

其他部件全部躺在泡沫槽中,相互隔开,保护很好:

全部家当:

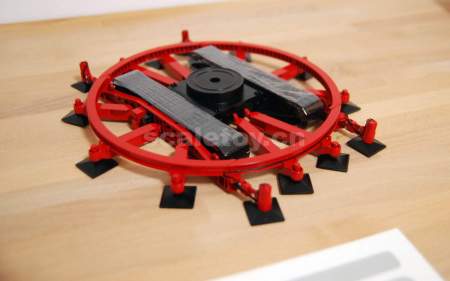

接下来开始逐步组装。首先是这个环轨底盘,可以看到两根履带嵌在环形结构中;可见,环轨是直接从原履带版升级而来的;且估计这个结构对于实车是可以互相转换的。

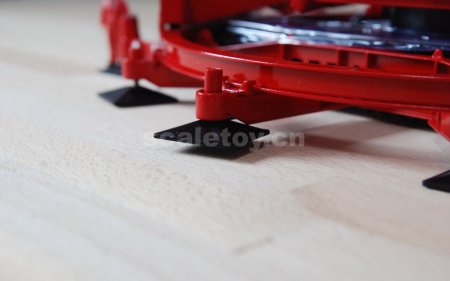

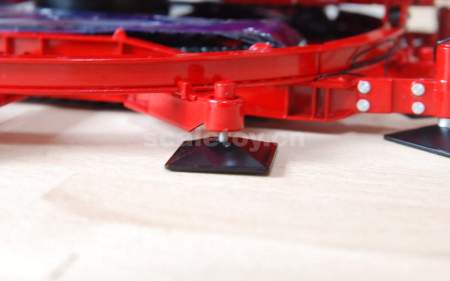

底盘四周的支撑脚可以旋转伸出:

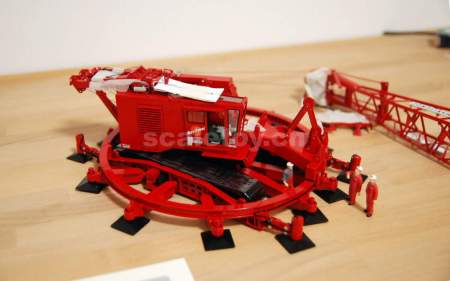

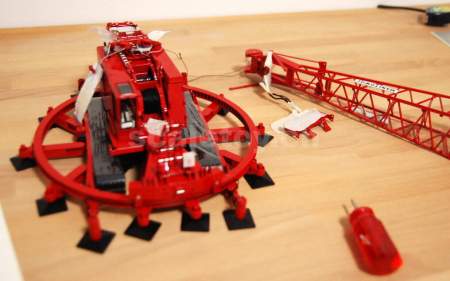

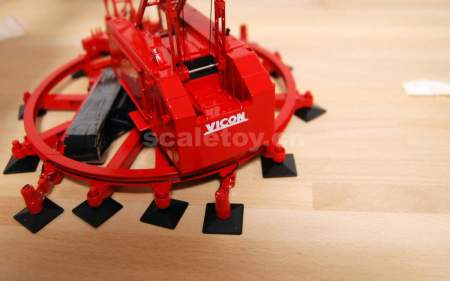

主车装上底盘。一方面底部的圆柱和底盘的圆孔切合;另一方面前方的导轨扣合在环轨槽中。后部桁架臂出厂时就有缆线连在主车上,大概也是为了便于玩家安装吧。

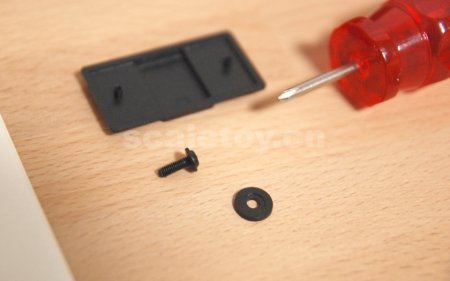

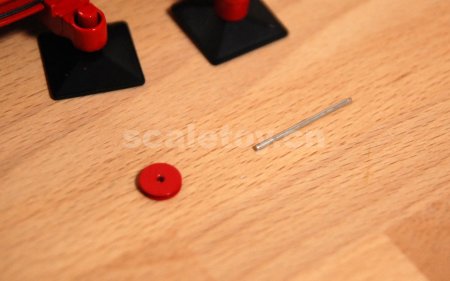

这些配件,从底盘底部固定主车。螺丝刀是模型附件,很粗的柄,很省力。

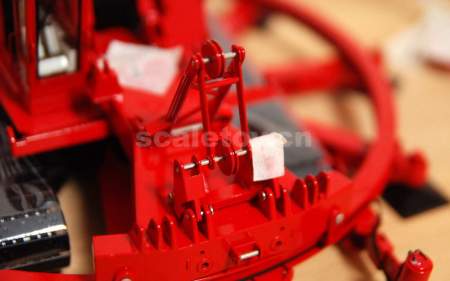

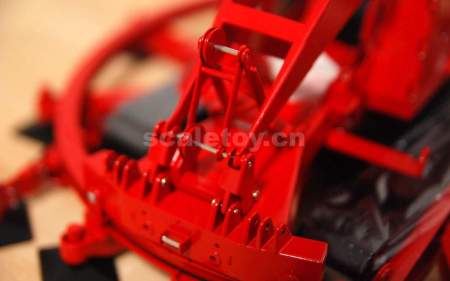

在主车正前方,需要暂时拆下这个轴

把后部桁架的底端,纳入这个轴,再安上:

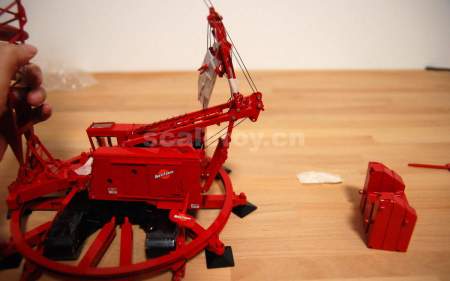

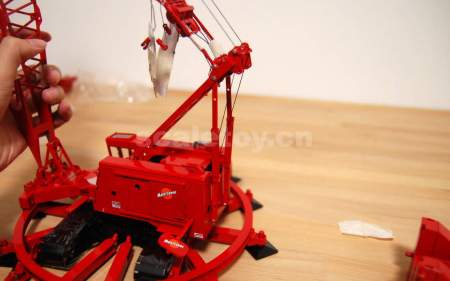

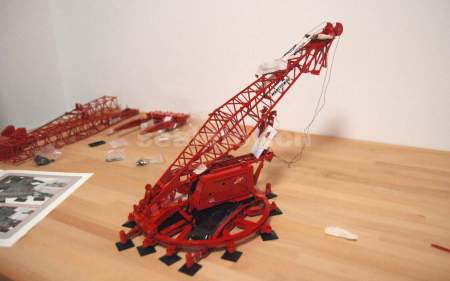

后部这个三节的结构还真有意思,拉出来挺灵活的:

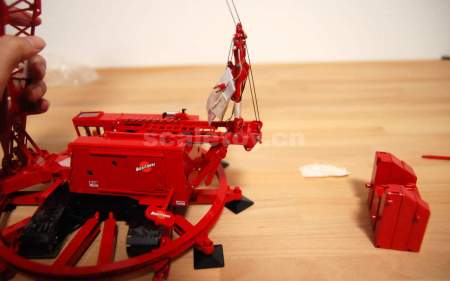

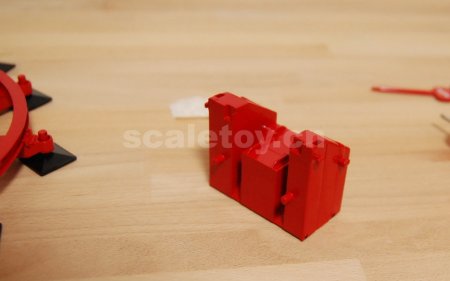

背后安上配重块(也可能不是配重,是主车的后部):

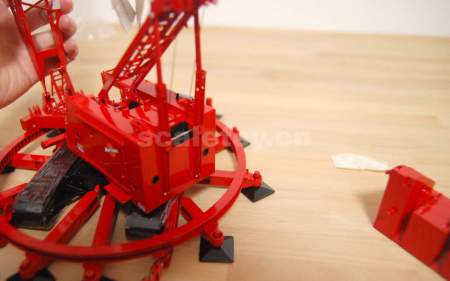

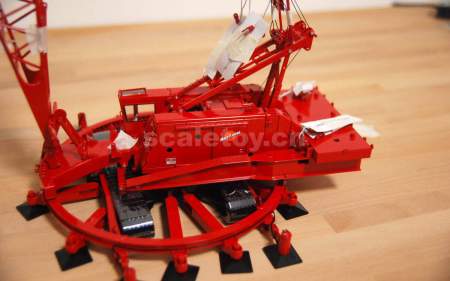

而后安装辅助配重盘,两侧插入,用销子固定前端:

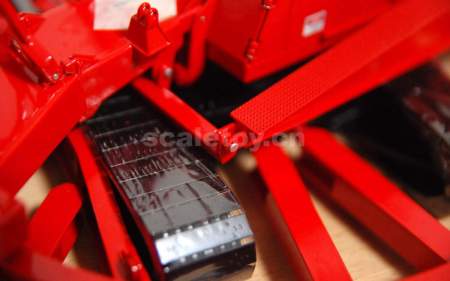

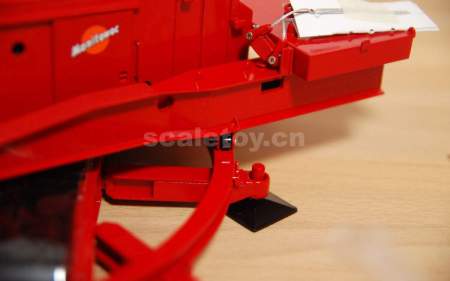

配重盘下方也有滑轮在轨道上:
