BOMAG BPR65/70D Reversible Vibratory Plates 双向振动式平板夯

(以下源于bomag官方网站)
宝马格是世界领先的压路机制造商, 提供用于土壤,沥青和垃圾卫生填埋的压实设备以及稳定土路拌机和沥青路面现场冷再生机.


宝马格的压实机械可用于场地,交通路面和水库的建设。同时宝马格为不同规模的垃圾填埋场以及用于对破损的沥青路面进行现场再生和稳定土路拌提供专用设备.

此外,宝马格公司还在压实过程中及压实过程后对压实质量的检测,检测数据记录和压实质量的控制方面处于世界领先地位。 宝马格公司通过提供齐全的机型以及遍布在世界各地的压实机械专家使宝马格设备满足客户在从事各种工程中对设备的要求.

宝马格产品概况:
振动冲击夯,单向振动平板夯,双向振动平板夯,手扶式单钢轮振动压路机,手扶式双钢轮振动压路机,多用途压实机,组合式压路机,自行式双钢轮压路机,自行式单钢轮压路机,拖式振动压路机,胶轮压路机,卫生填埋垃圾压实机,路拌机和沥青路面现场冷再生机。

宝马格产品压实范围概观:
道路的新建,重建和维护,农林道路,行人道和自行车道,铁路,地沟,水道,公园,游乐场,网球场和运动场,过道,厂房工地,机场,水坝,垃圾填埋场,沥青层压实,园林工程,填土,污水工程和稳定改进土质工程等。

土壤及石头压实: 砂砾,碎石,沙,淤泥,粘土及非粘性土壤,混合土,压实松散的基层及冻土保护层
沥青面地压实: 沥青面层,基层及粘连层,普通沥青和沥青玛蹄脂。
液态黏合性材料的压实: 如HGT,RCC干硬性水泥混凝土和ROLL CONCRETE,垃圾压实。

宝马格压实质量检测以及记录和管理系统概观:
显示以兆帕为单位的路面动态变形模量-Evib表 (BEM),TERRA表 (BTM-E),压实质量记录和管理系统(BCM),附加全球定位系统的压实质量记录和管理系统BCM Positioning,以及沥青压实专家ASPHALT MANAGER。

宝马格产品商标介绍:
应用于自行式单钢轮压路机的自动变幅压实控制系统(BOMAG Variocontrol®,简称BVC),应用于自行式双钢轮压路机的沥青压实专家系统(Asphalt Manager®),以及Evib®表 (BEM),TERRA表 (BTM-E),压实质量记录和管理系统(BCM)。

宝马格公司的主要数据:
1957年成立
2000名遍布世界各地的员工
2007年宝马格集团销售额6.34亿欧元
20个产品大类
6个在德国分公司
10个海外分公司
500个代理遍布120个国家

BOMAG的简单历史:

大事记
1957 在莱茵河畔的德国博帕德(Boppard)市成立了博帕德机器制造公司。推出了世界上第一台双驱的双钢轮振动压路机BW 60,变革了传统的压实技术。
1962 在推出了第一台手扶式宝马格压路机5年后,工作重量7吨的自行式双钢轮振动压路机BW 200型问世,主要用于大型工程项目。
1970 位于美国威斯康星州密尔沃基市的KOEHRING公司收购了宝马格公司,此举为宝马格公司产品进军美国市场打开了大门。同年在俄亥俄州的Buffalo Springfield成立了宝马格(美国)公司。
1972 – 74 将产品种类扩大至轻型双钢轮压路机、自行式单钢轮压路机、振动平板夯和冲击夯。
1976 工厂扩建,投资兴建了一个新的产品研发中心。
1988 开发出全液动驱动的28吨垃圾压实机BC 601 RB。该机器的推出为垃圾压实创立了新的标准。
1996 在世界上首次开发出能自动优化压路机压实能量输出的VARIOMATIC系统。
1997 宝马格公司成立40周年,厂房扩建,并新建了一个粉末涂喷车间。
1998/ 1999 经过数年的实地使用后,在VARIOMATIC系统基础之上,开发出了专用于单钢轮压实机的VARIOCONTROL系统。同年,新的产品演示场地和联络中心落成,并将车间面积扩大了9000平方米,建造了新的轻型设备组装车间,仓库和电气件组装车间。
2000 在VARIOMATIC的基础厂开发出了VARIOMATIC 2系统,可装备在带剖分轮的双钢轮压路机上。工厂扩建,增加了新的发货中心和访客接待中心。
2001 开发出“沥青压实专家”- ASPHALT MANAGER系统,世界上唯一能实现压路机在沥青路面压实过程中压实能量输出优化和对压实质量检测的系统。同年位于美国北卡罗来纳州夏洛特市的极为成功的多元化经营的集团SPX Corporation收购了宝马格公司。
2002 在位于中国上海南部的奉贤成立了宝马格(中国)机械工程有限公司。新落成的工厂开始启用。
2003 新的大型构件喷漆设备和粉末涂喷设备投产。
2005 法亚集团收购宝马格公司。法亚集团是法国私营和国有建筑领域中最大的独立集团,其业务活动包括6大部分:公民建、钢结构、电机,电子和IT设备、筑路设备、物料搬运设备和压力容器的制造。
2006 宝马格公司接管法亚集团下属子公司玛连尼的整个沥青路面设备业务,包括沥青摊铺机和冷铣刨机。
2007 宝马格公司以再次连续创下最佳经营业绩庆祝公司成立50周年:公司约2000名员工创下了超过6亿欧元的最佳营业额记录。
BPR65/70D主要参数(图片源于bomag官方网站,数据为官方数据,SCALETOY翻译整理)

BPR65/70D属于BOMAG的轻型设备——双向振动式平板夯 中的550-700千克档次(最低是110-140千克)。
image image

尺寸:

参数:

重量
工作重量 CECE(W) 556千克
工作重量 CECE(W1) 579千克
工作重量 CECE(W2) 595千克
基本重量 570千克

尺寸
基本工作宽度 700毫米
工作宽度(不含扩展条)(W) 550毫米
最低通过高度 870毫米

驱动特征
最高工作速度 28米/分钟
最大平地能力(基于土壤状况) 35%

驱动
发动机制造商 HATZ
型号 1D 81Z
制冷 空气
汽缸数 1
ISO 9249 表现 9.8千瓦
速度 2700转/分钟
驱动系统 mech.
燃料 柴油
油箱容积 10升

Excitor系统
频率 67赫兹
离心力 69千牛

装箱尺寸 1.133立方米

在标准土层密度下的压实输出:
石块填充 39-52立方米每小时
砂砾,沙地 50-66立方米每小时
混合土壤 39-52立方米每小时
淤泥、煤粉、粘土层 33-44立方米每小时

特性:

标准配置
  全包围式高强度钢发动机保护罩
  电子开关带警告蜂鸣器
  液压移动杠杆,带伺服功能
  后备驱动保护
  4倍支持低振动方向杆
  方向杆可调整高度
  在运输和工作状态下方向杆可锁定
  方向杆上有震动和节流调节
  方向杆带反转保护
  高耐用基座平板,边缘加强
  完全保护的V带
  终生润滑的震动轴承
  加强的离心器
  低油料自动关机
  带气旋型清洁器的大容量干空气过滤
  紧急启动的安全曲柄把手
  多功能可折叠单点提高机制
  自动调整V带滑车
  撞击保护

可选设备
  工具包
  特别涂装
  计时器
  浇注胶垫
  扩展的底板可以使工作宽度达到850毫米
  ECONOMIZER
  服务包
  适合环境的液压油
手里的这台是原厂的模型,很小!呵呵,所以也不要指望过多的细节。

模型是纸盒包装,很小,外面是型号信息,BOMAG原厂出品,编号Art.No.WM 9975,比例1/50,代工不详。
image image image

纸盒里面是两半黑色塑料倒模。对这么小的模型,因为不重,所以足够了。

看看模型的长宽高。。。。呵呵,小吧。
image image

多个角度的图:
image image image
image image

而发动机盖子居然可以掀开。里面的发动机部位有比较模糊的表现。
image image image

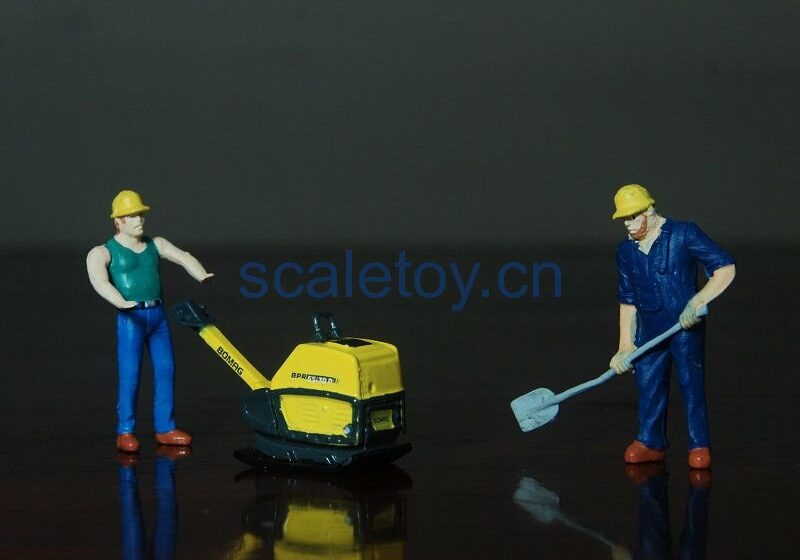

最后上几个场景,呵呵。我个人最喜欢最后一张,悠闲的工人,不知道在想什么呢。
