[NZG] Wirtgen SP 15 Slipform Paver – Auger 维特根SP15侧铺式滑模摊铺机 螺旋锥给料

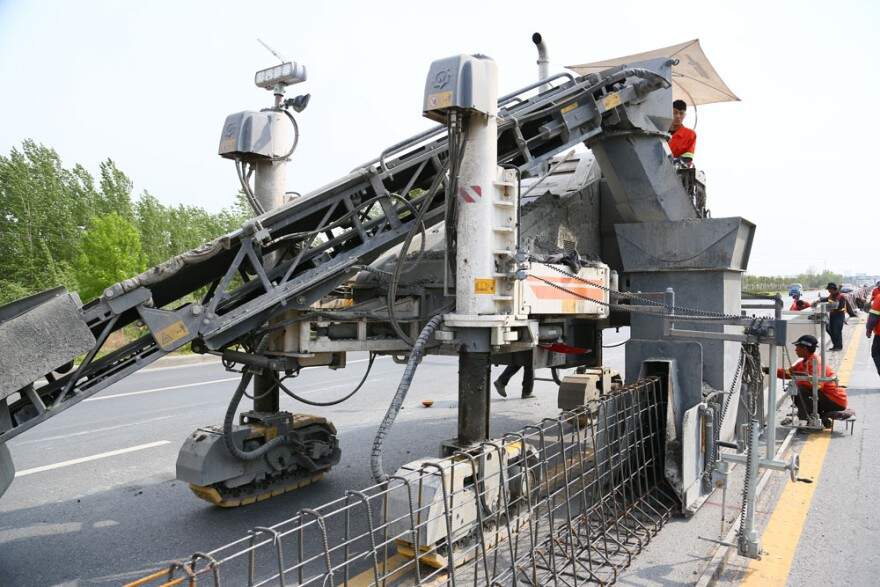

WIRTGEN的SP系列Offset slipform pavers,中文名为侧铺式滑模摊铺机。侧铺施工时,滑模摊铺机接料斗的典型供料设备,为混凝土搅拌运输车。混凝土通过摆动式输料皮带或摆动式输料螺旋,连续的输送给侧铺模具,液压或电驱动的振捣棒,安装在模具内,以符合用户的要求。他们通过高频振动,能够均匀密实多种不同的混凝土材料。在滑模摊铺机以一定速度向前移动的同时,摊铺模具铺筑出均匀、优质及良好外观的整体混凝土结构物。这个设备配合前方的混凝土搅拌车的持续给料,通过不同的铺料模具,可以铺出公路中央隔离栏、路边分隔栏这些纵向形状,也可以铺出类似人行道、自行车道这样的横向形状。关注WIRTGEN官网可以去看一下相关产品运作和机理的视频介绍,有中文版本,对我这种外行而言很长见识。

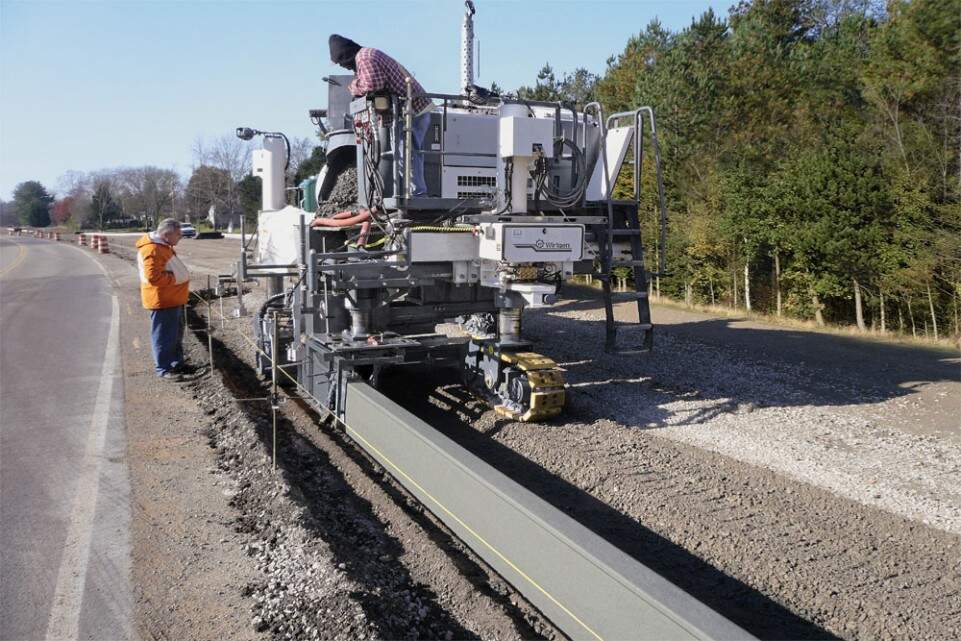

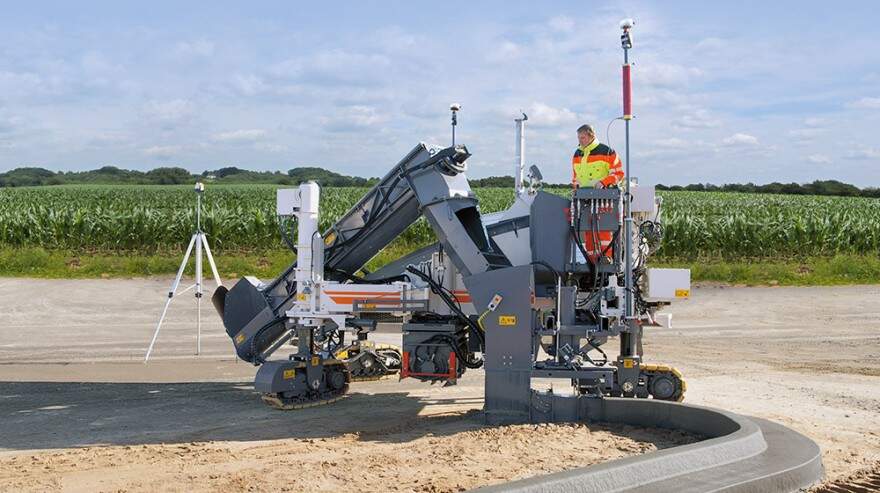

本次介绍的SP15属于较小的型号,工作重量约10吨,侧铺宽度最大1.8米,高度最大1.3米。以下图片来自网络:

WIRTGEN SP15的模型由NZG出品,比例1/50。根据采用的送料装置的差异,分为两个具体的型号,其中编号807的是采用传送带送料;编号8071的是采用螺旋送料。两款模型我们都会依此介绍;这次随手拿起的是8071。

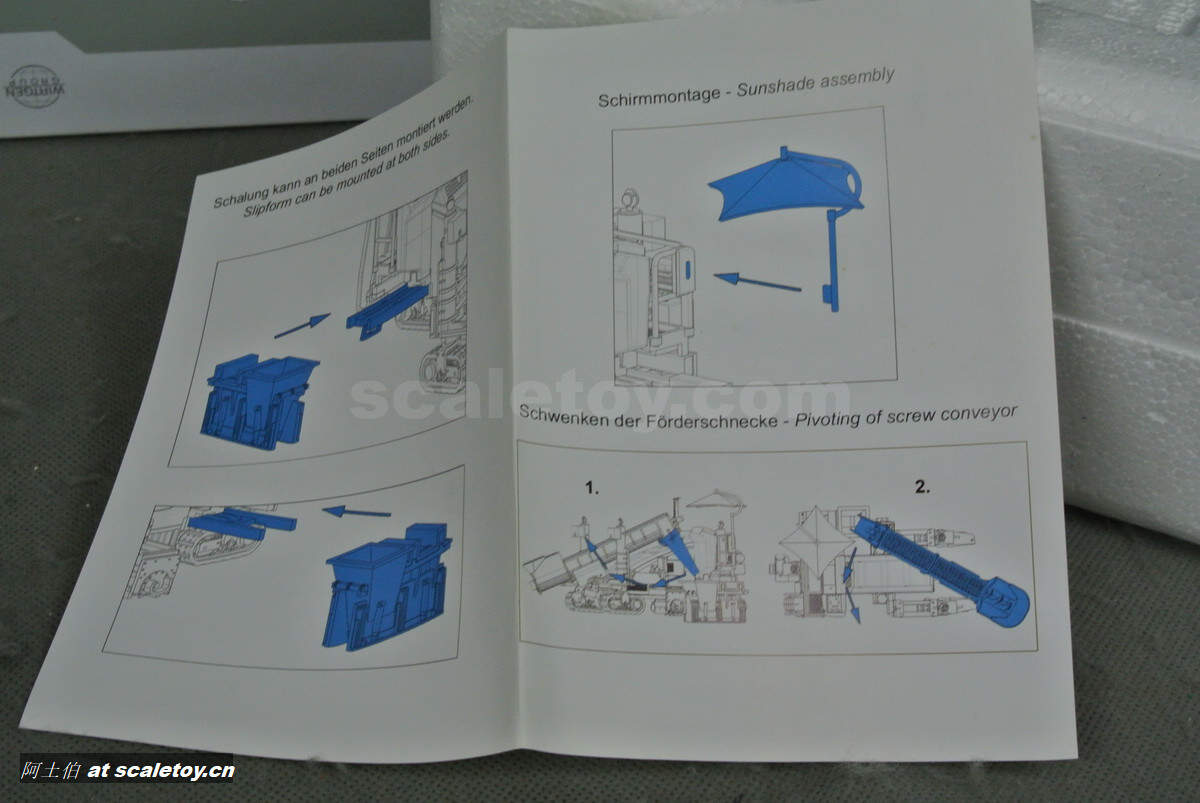

纸盒内是泡沫盒包装,附一张简易的装配说明书,清晰易懂。

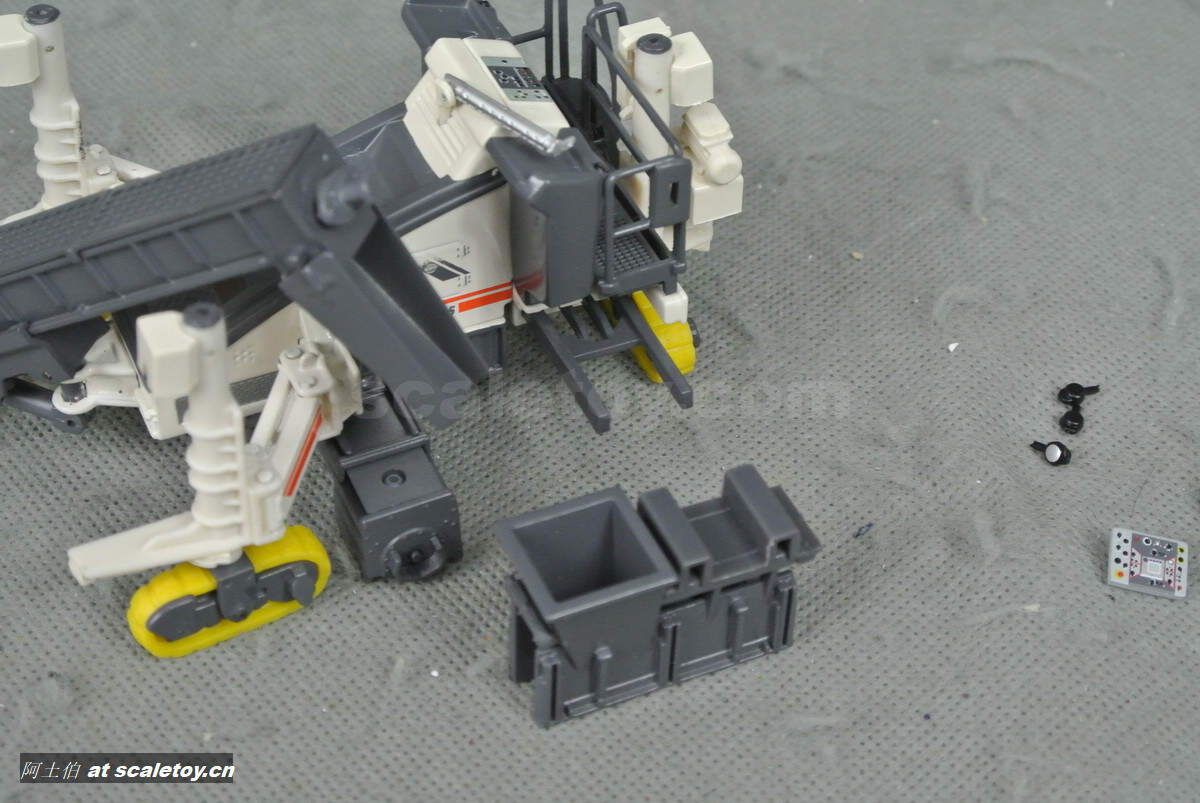

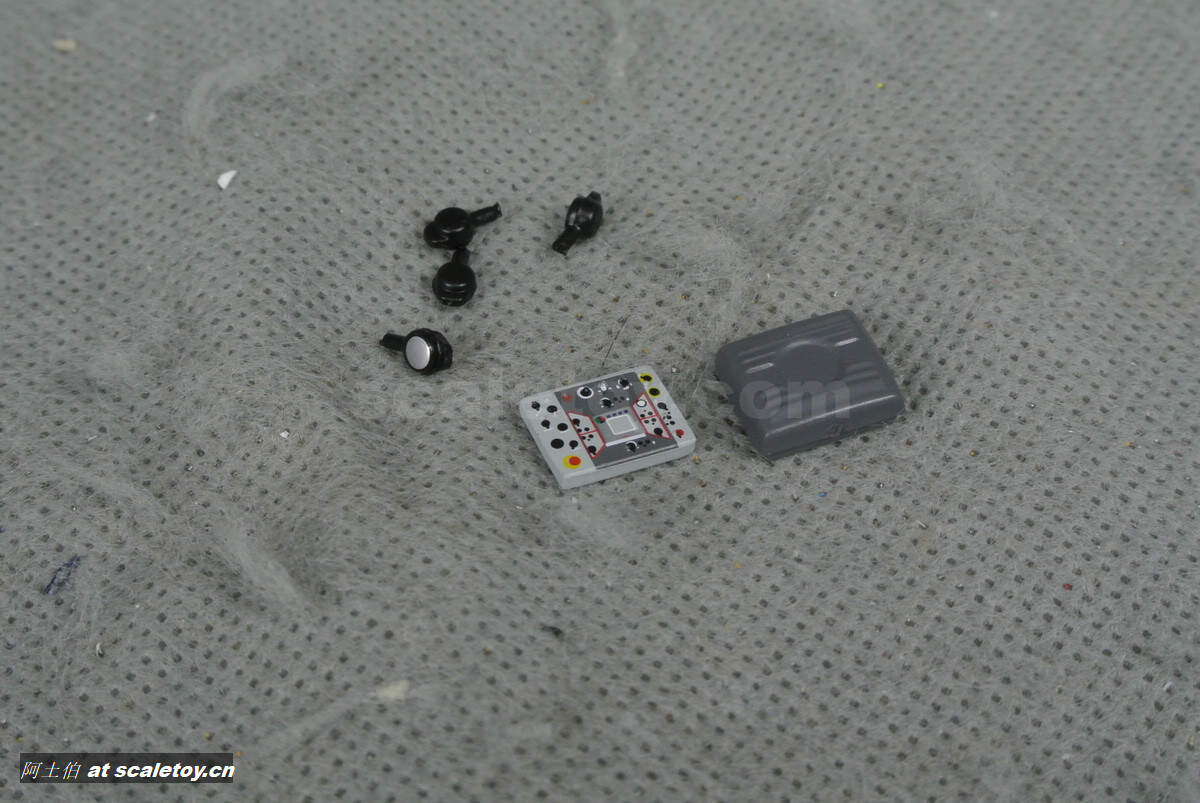

这些附件主要是控制面板、灯

出列,小巧可爱

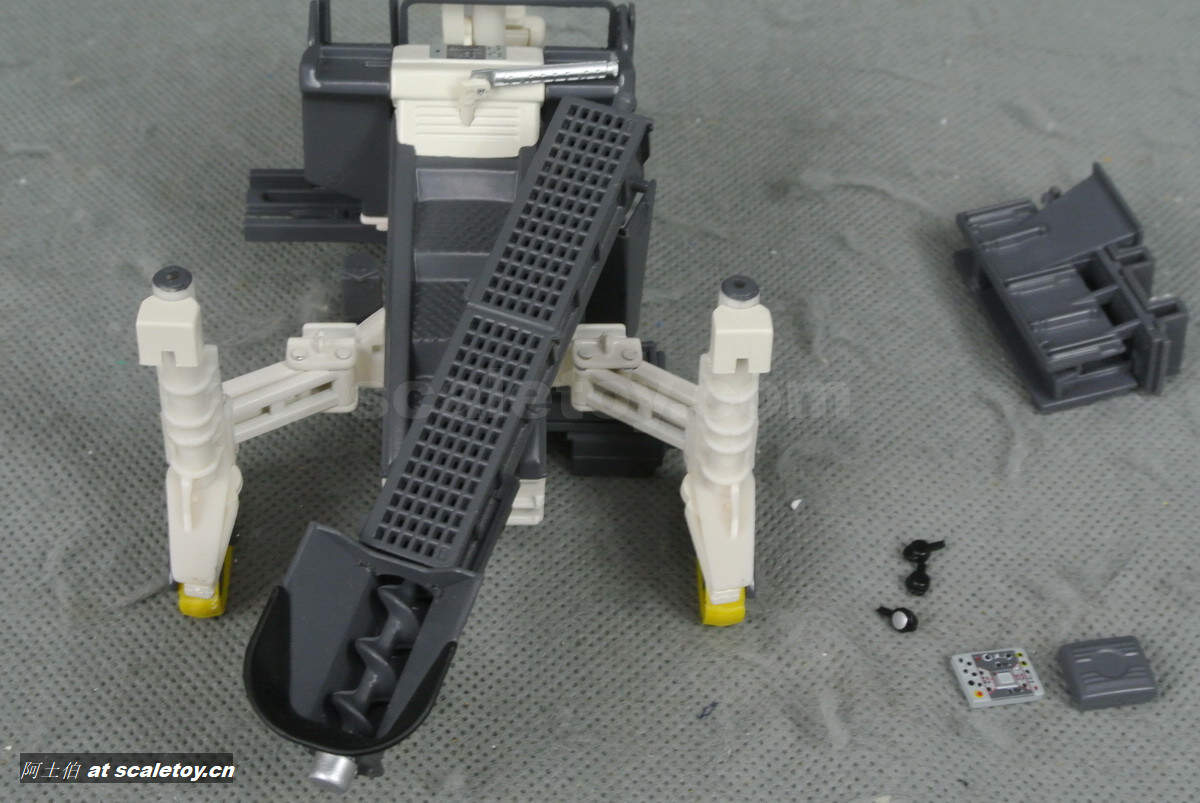

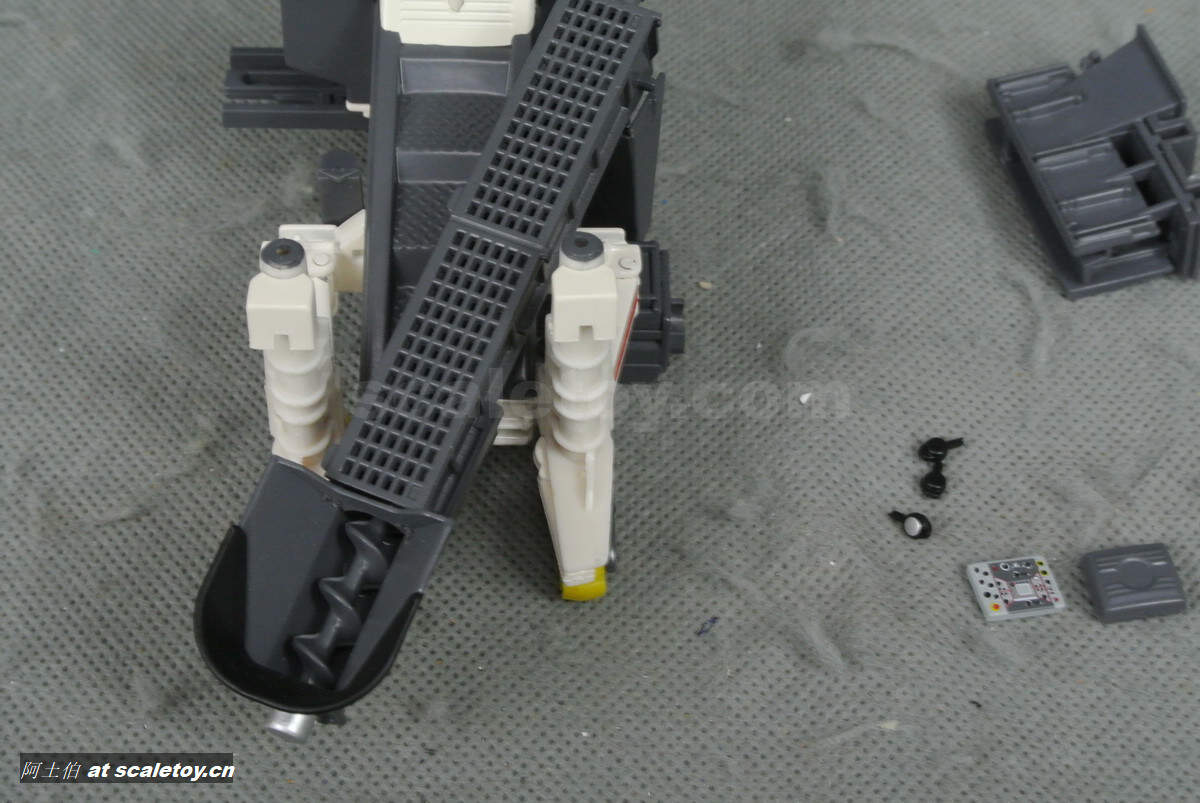

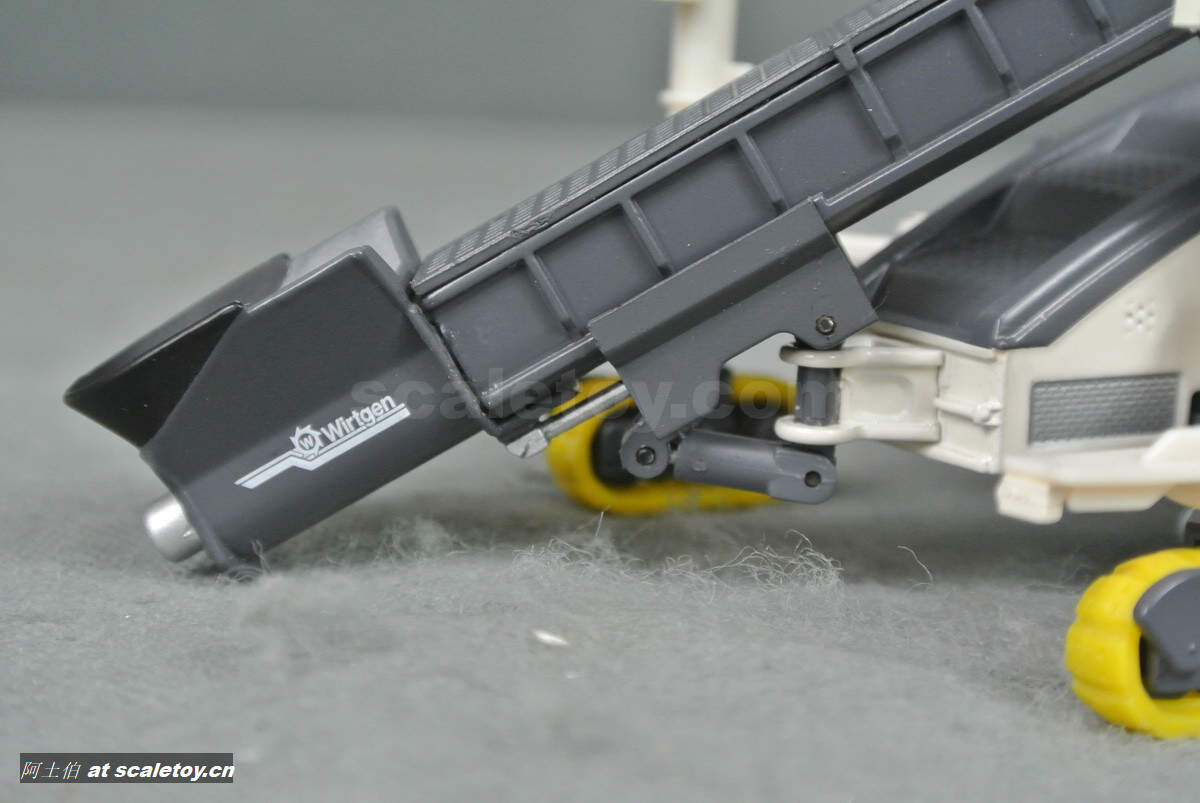

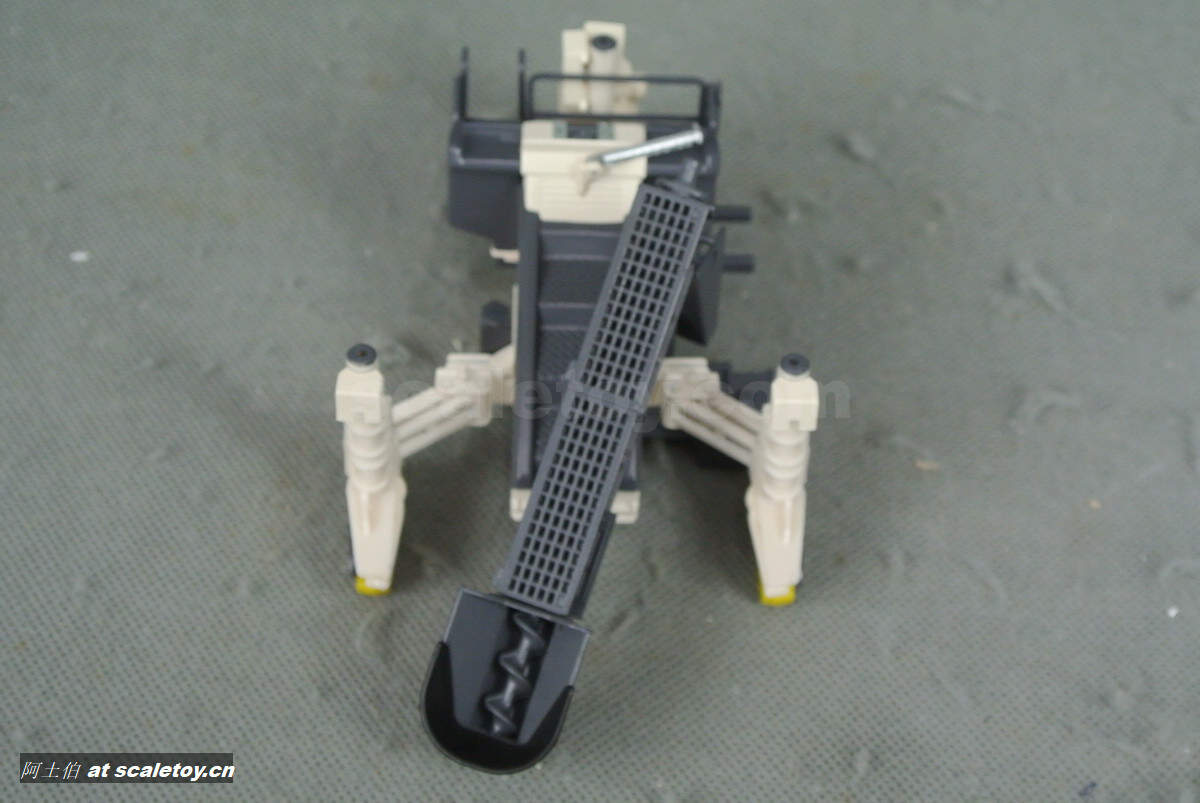

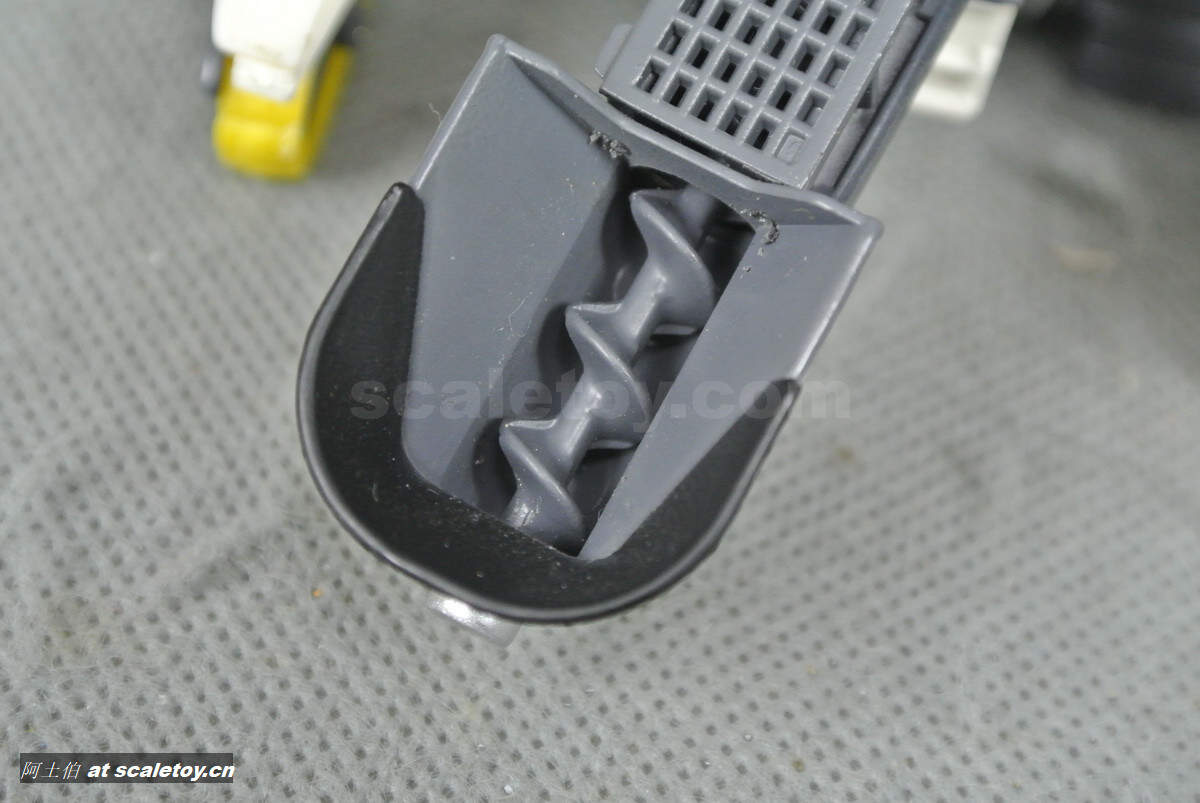

这是前端的送料斗和输送槽,采用螺旋送料,上方覆盖网格。

两条支撑腿可以分开,既可以使作业稳定,也可以适合各类不同的具体工况

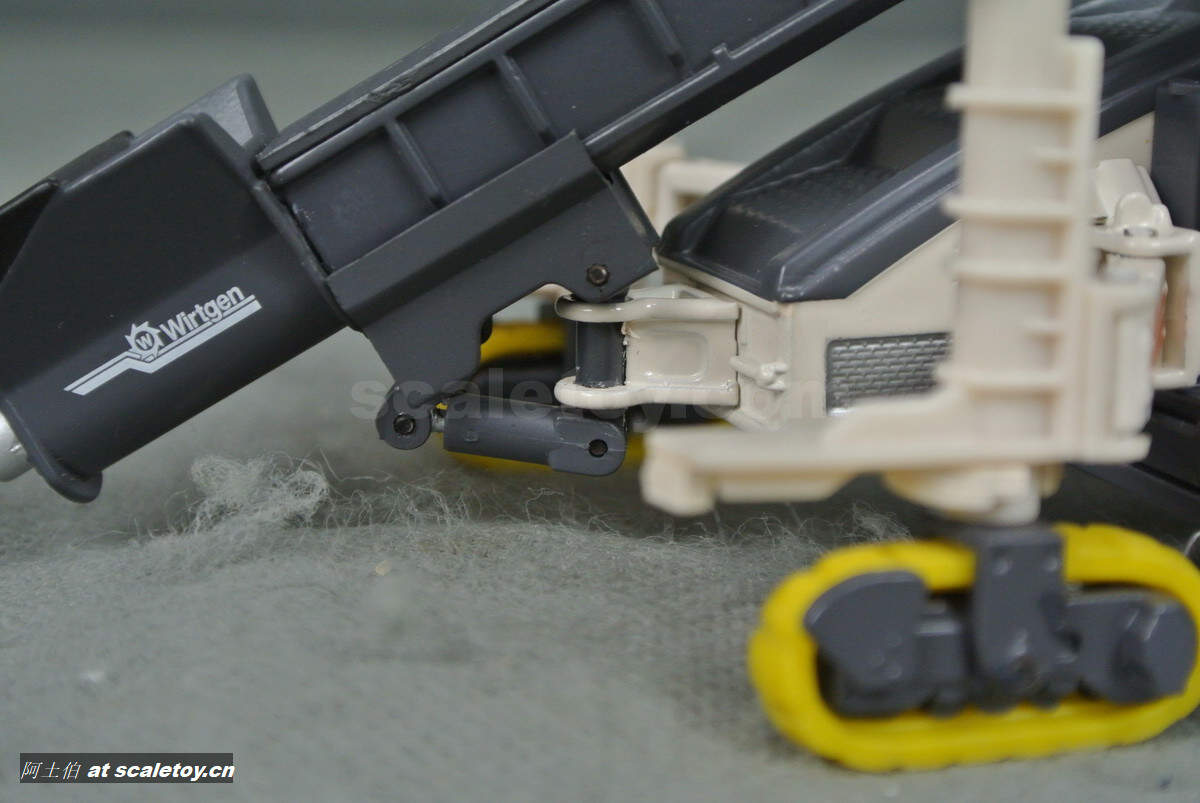

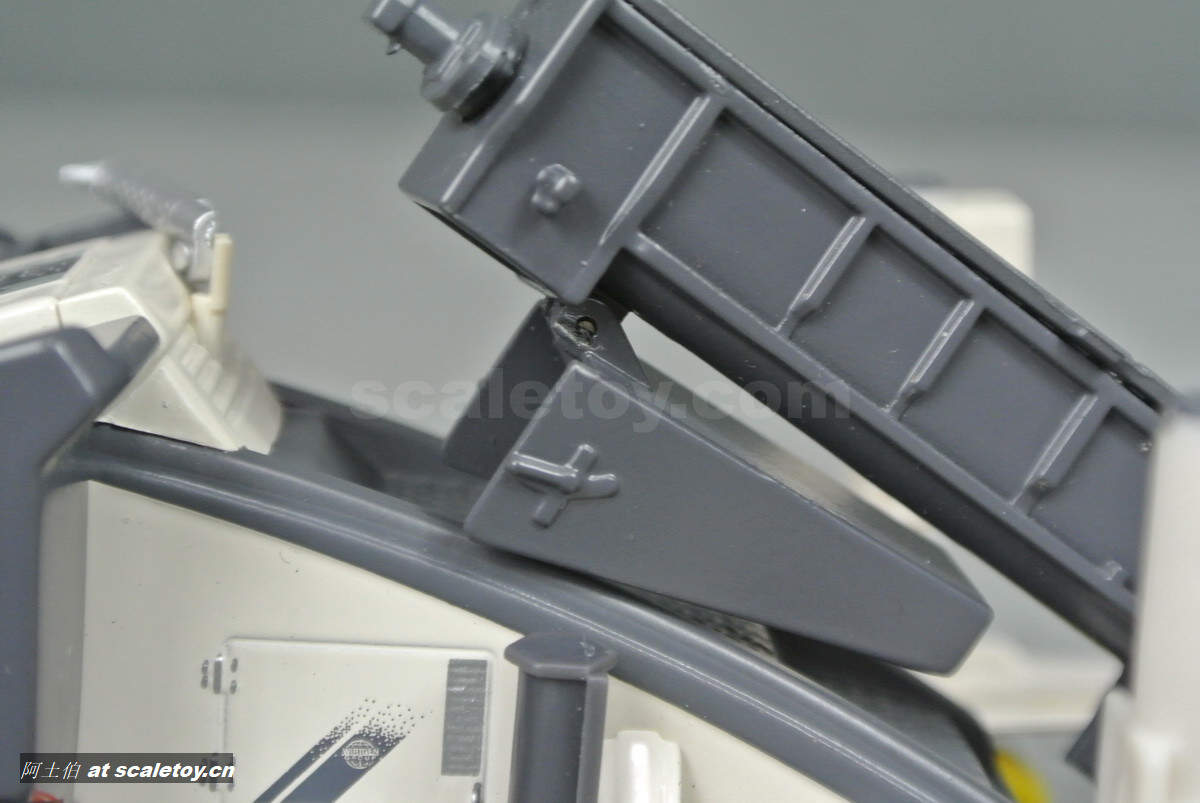

底部这个液压可以调节送料槽的俯仰角度

这个活塞则可以使得送料槽前后平移

想要在另一侧侧面摊铺,则需要旋转送料槽;除了把下方料斗收起以外,还需要一点点胆量。不过注意不要用力过度。。。

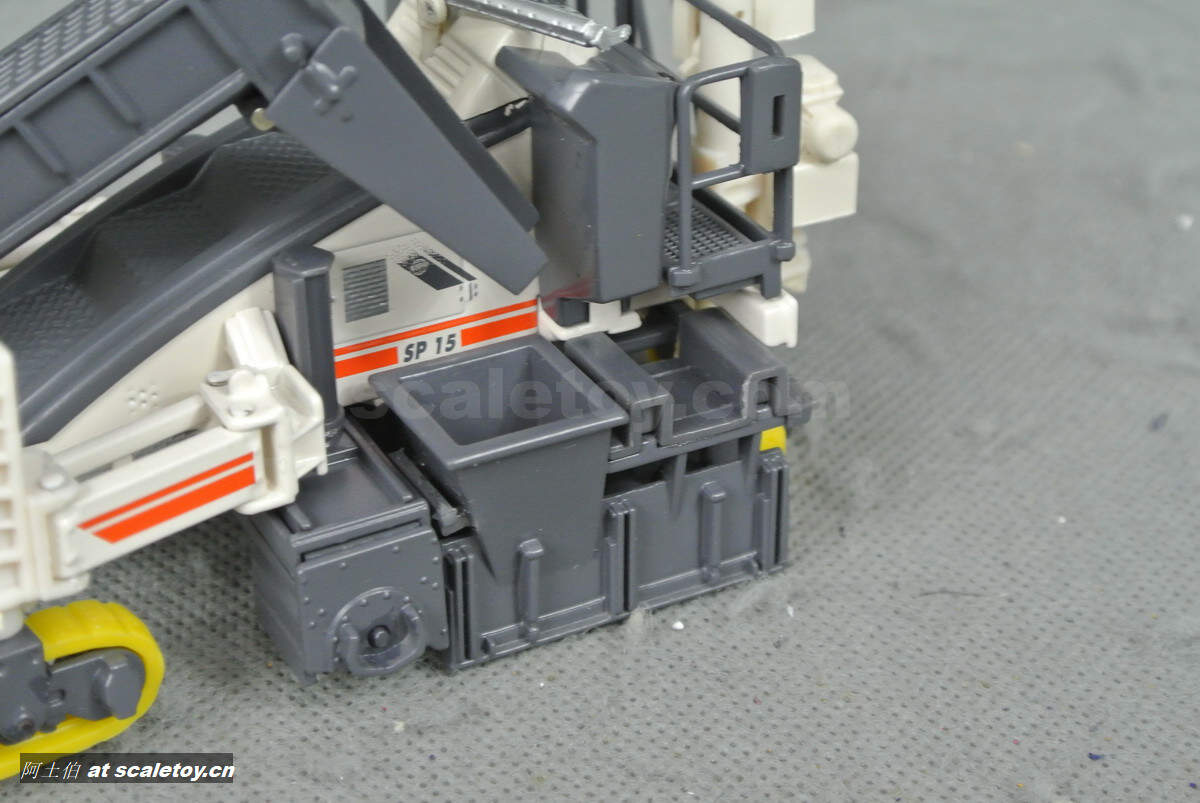

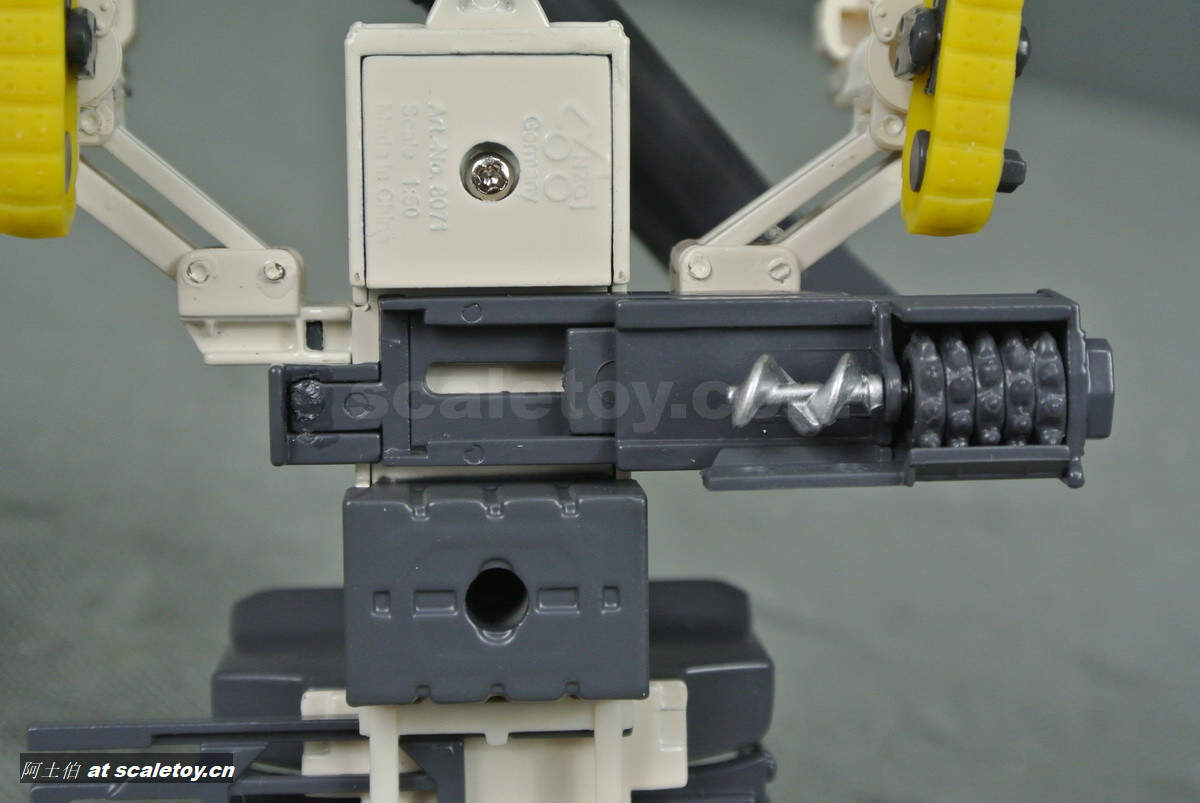

这是底盘上,可以看到的前端的小铣刨鼓,且可以横向平移调整作业位置

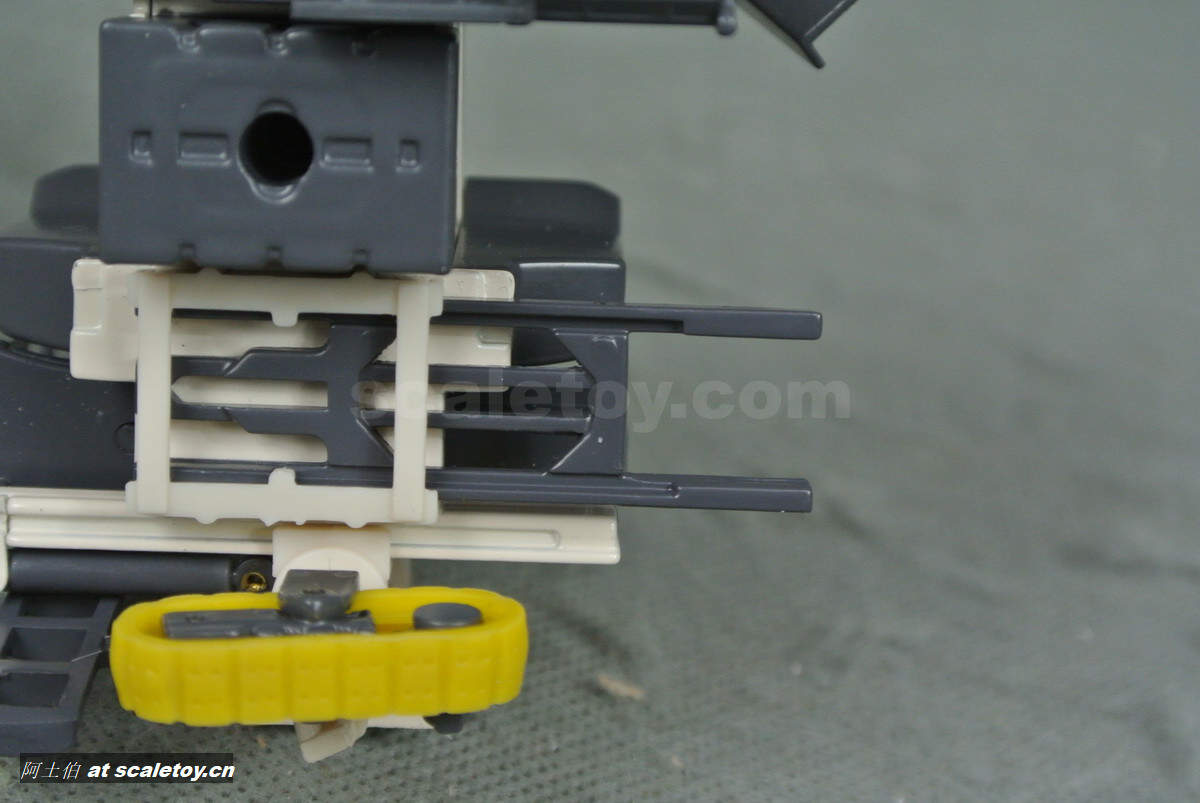

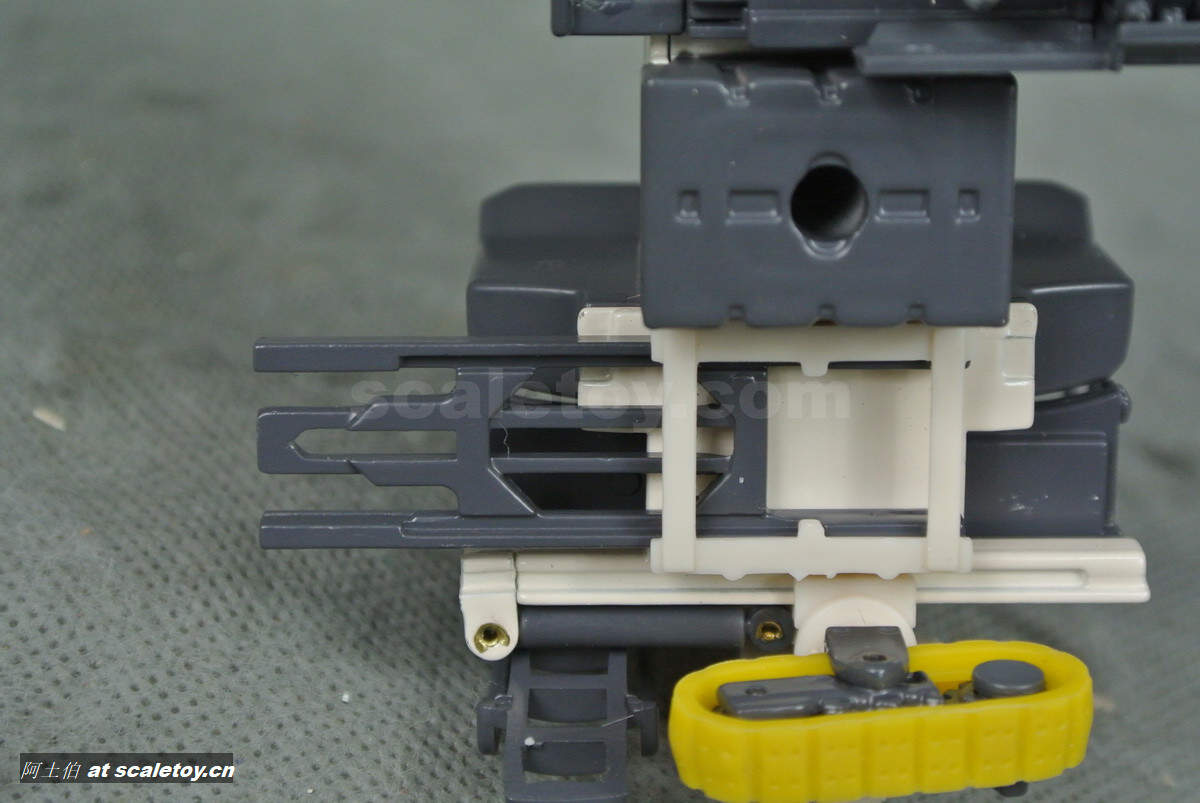

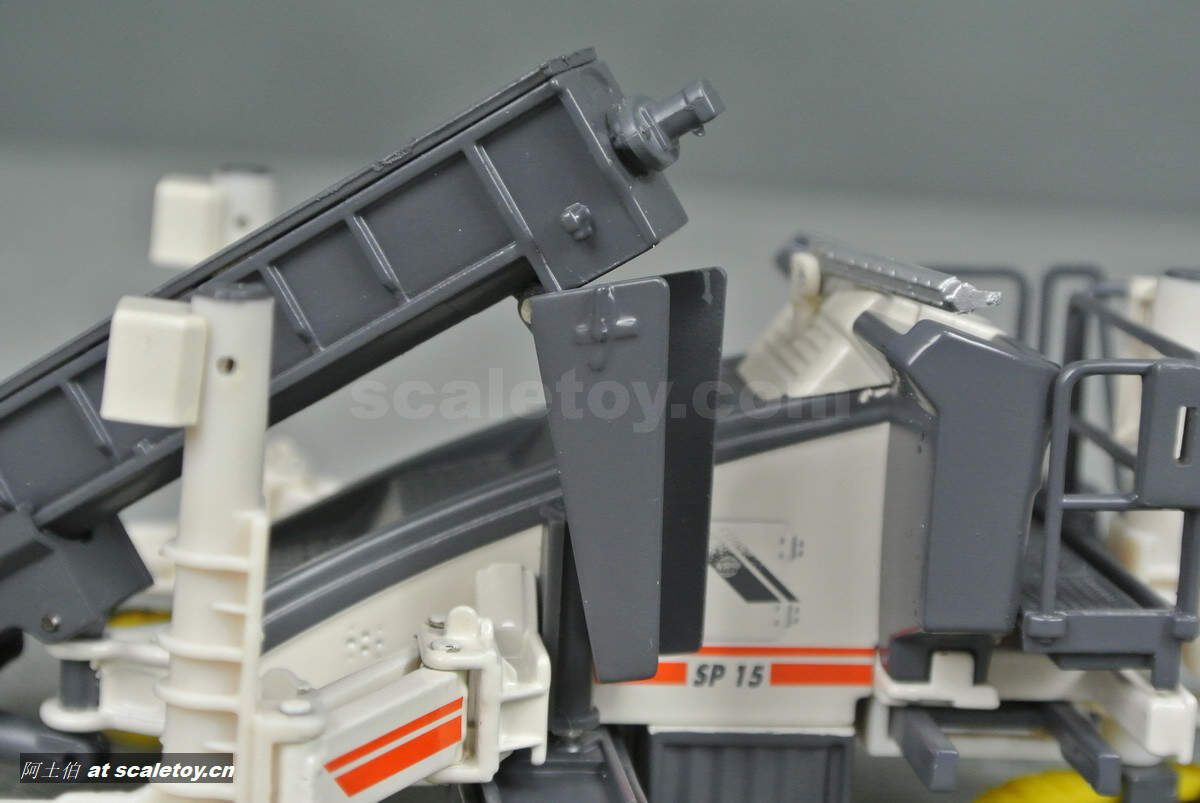

这是后方的成型舱的支架,可以在左侧或右侧

插上插槽,非常紧密

设备尾部第三个支腿,应该也是驱动腿?也可以通过液压,较大幅度的改变左右位置

小小的发动机也很有意思

排气管居然可以折叠,运输尺寸因此压缩到很小

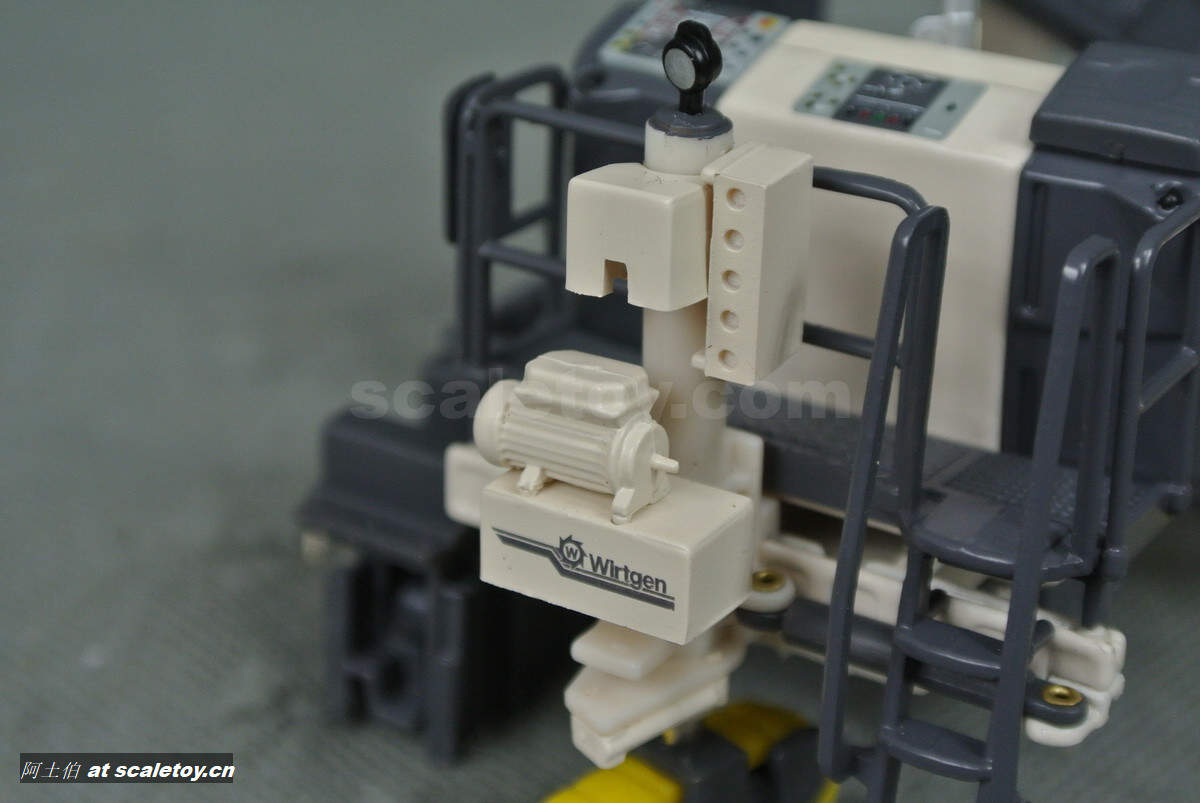

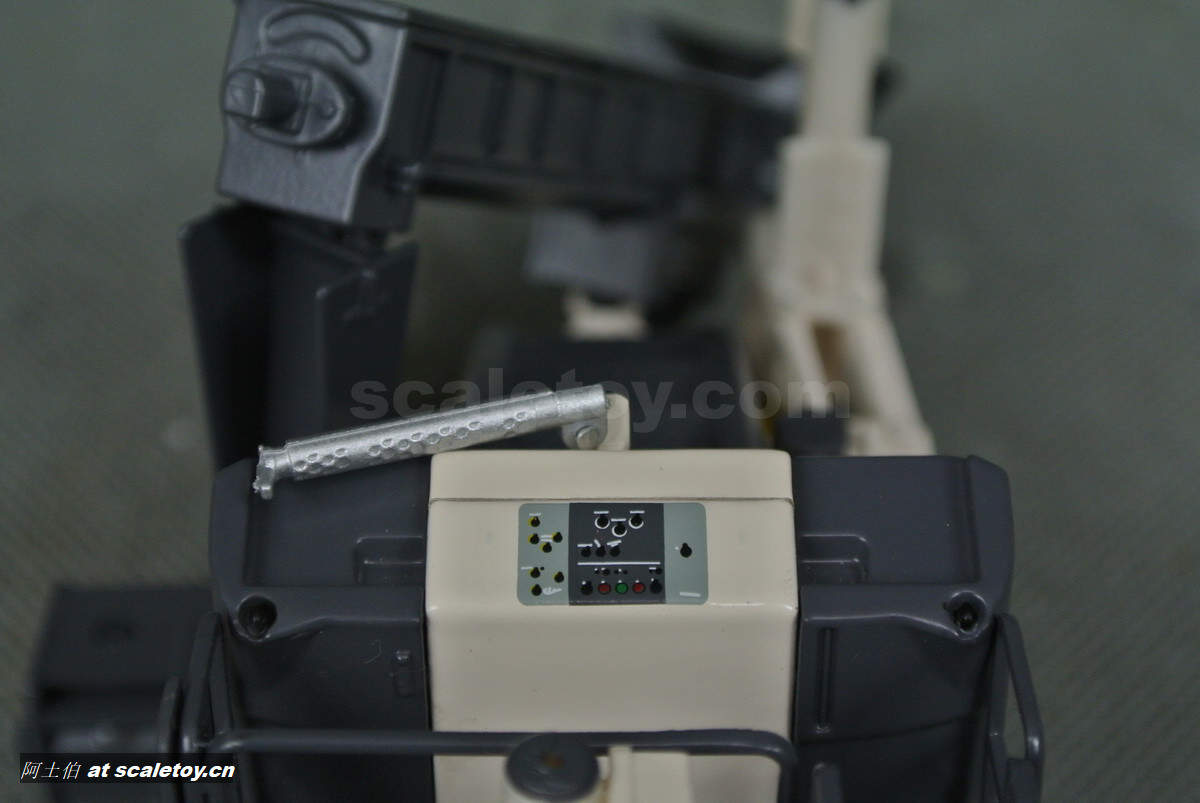

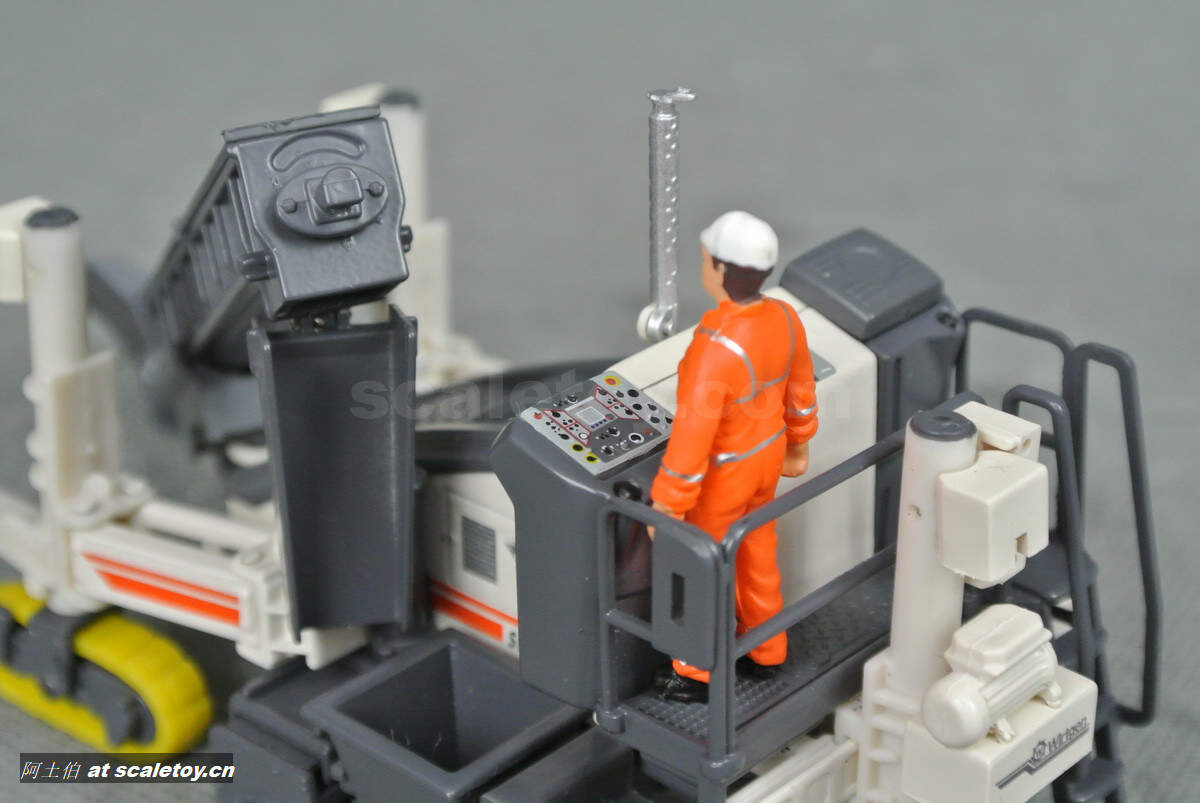

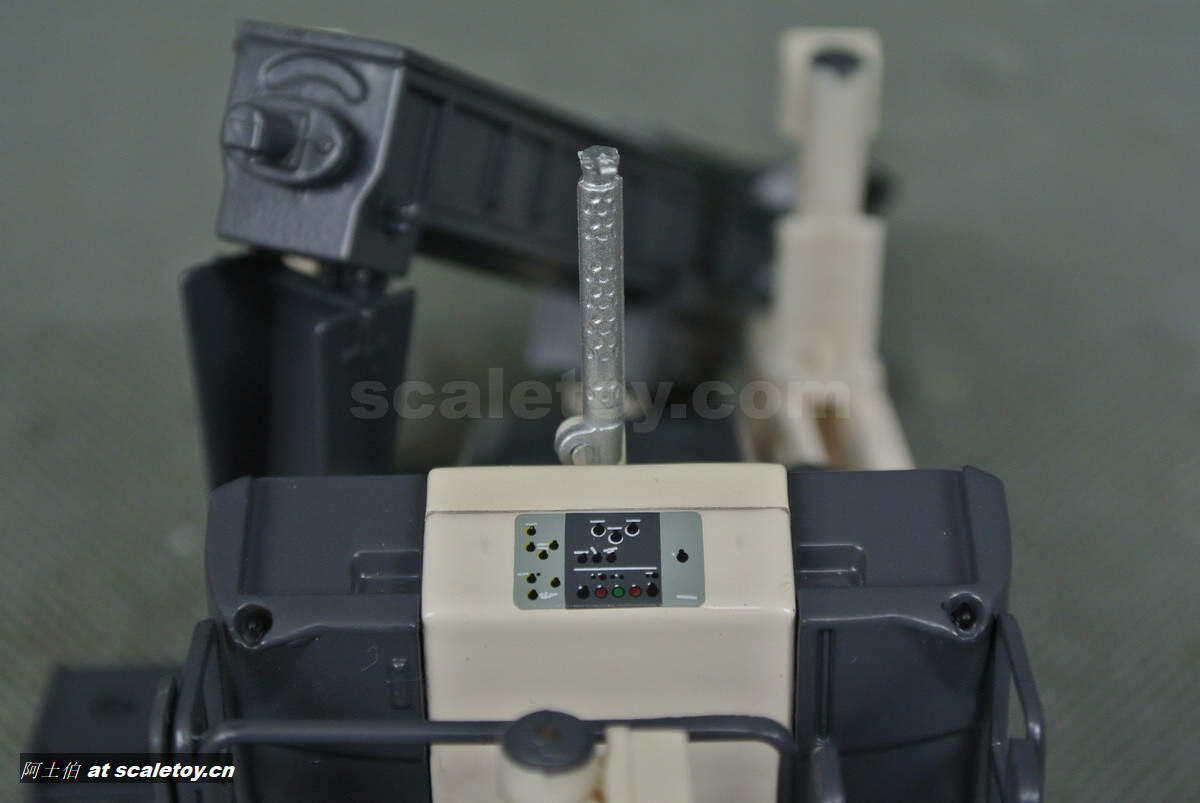

附件中的控制面板单元是自己安放上去的,根据作业的左右位置,可以左右对调。实车也是如此。

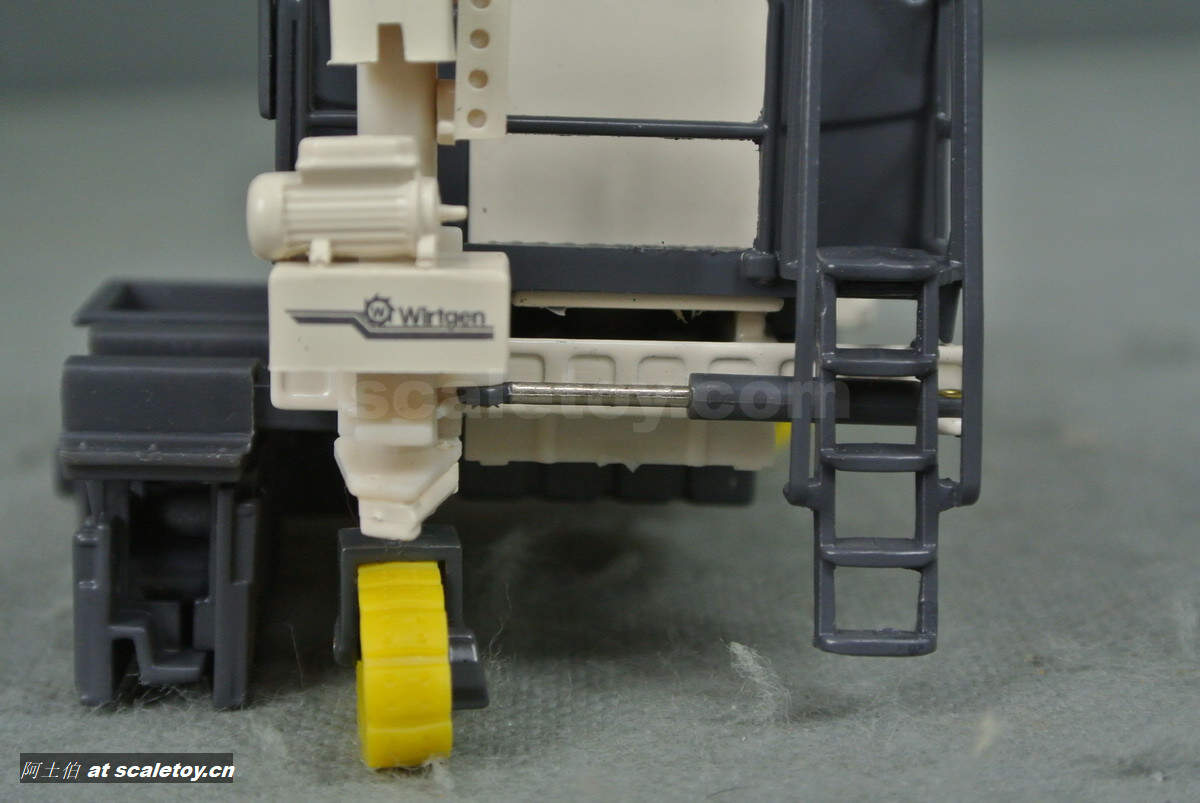

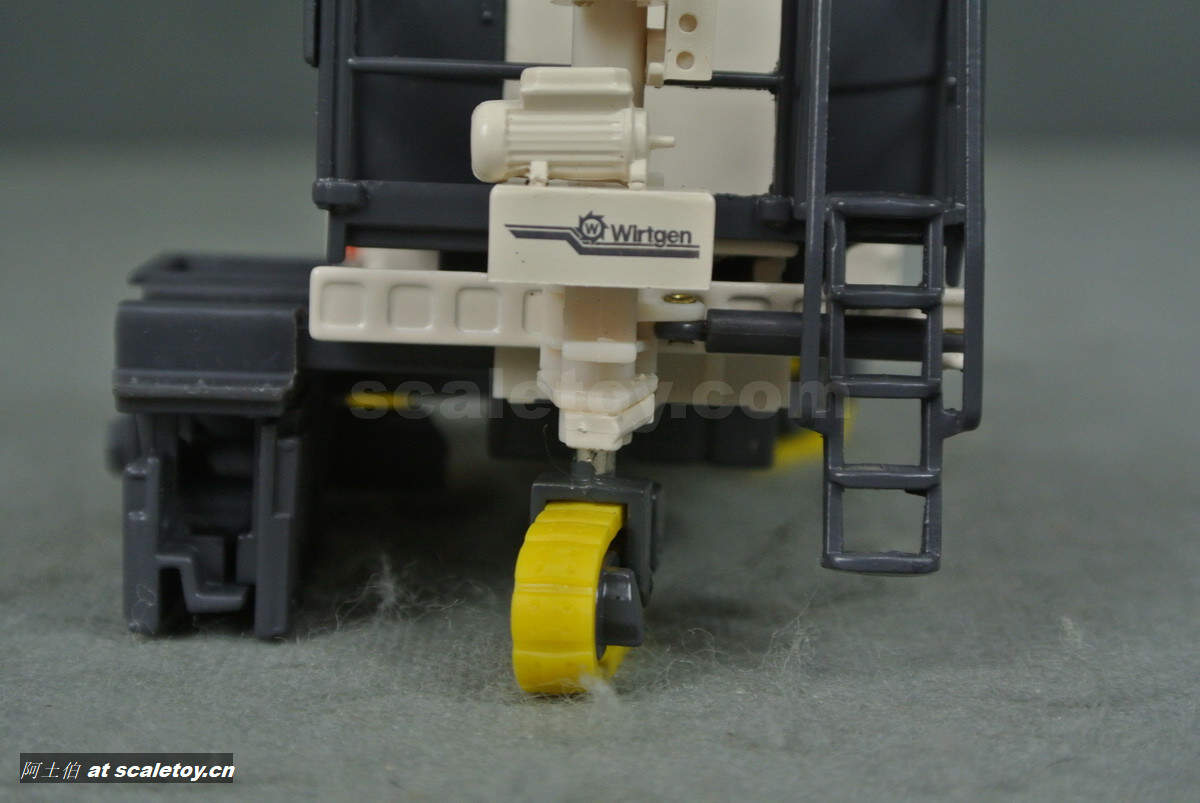

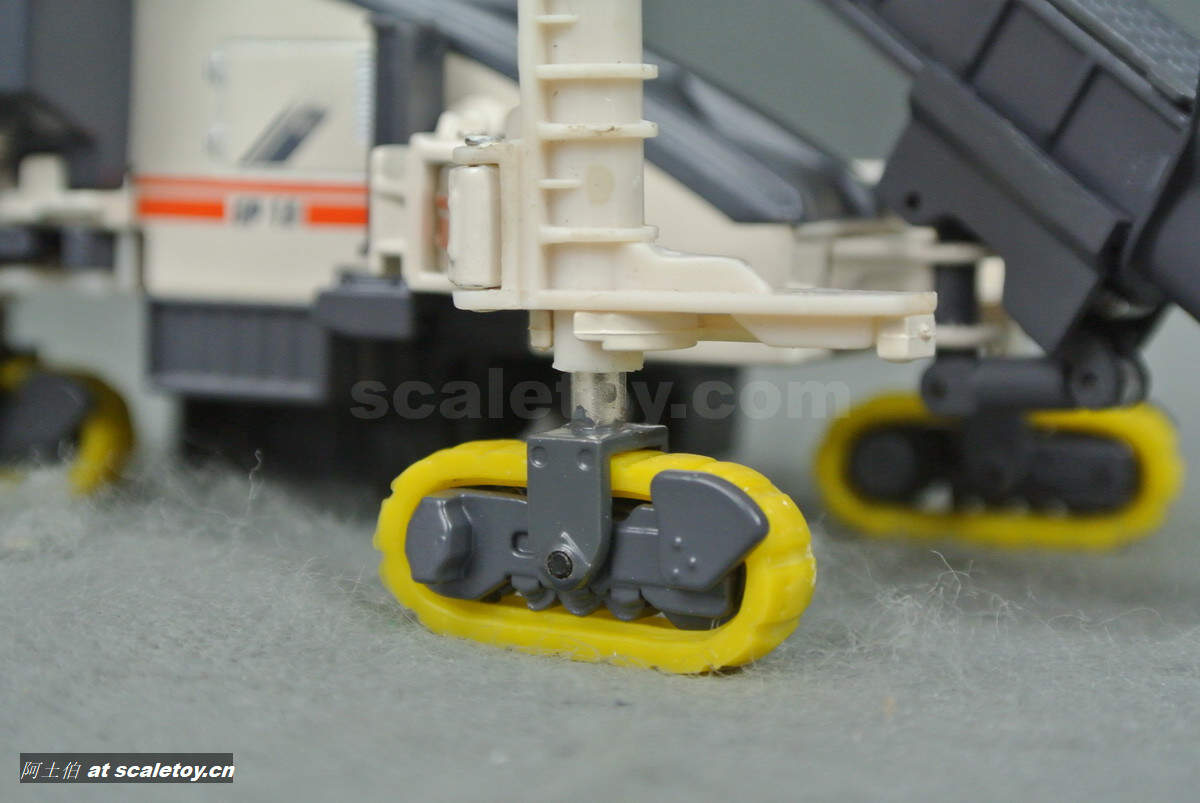

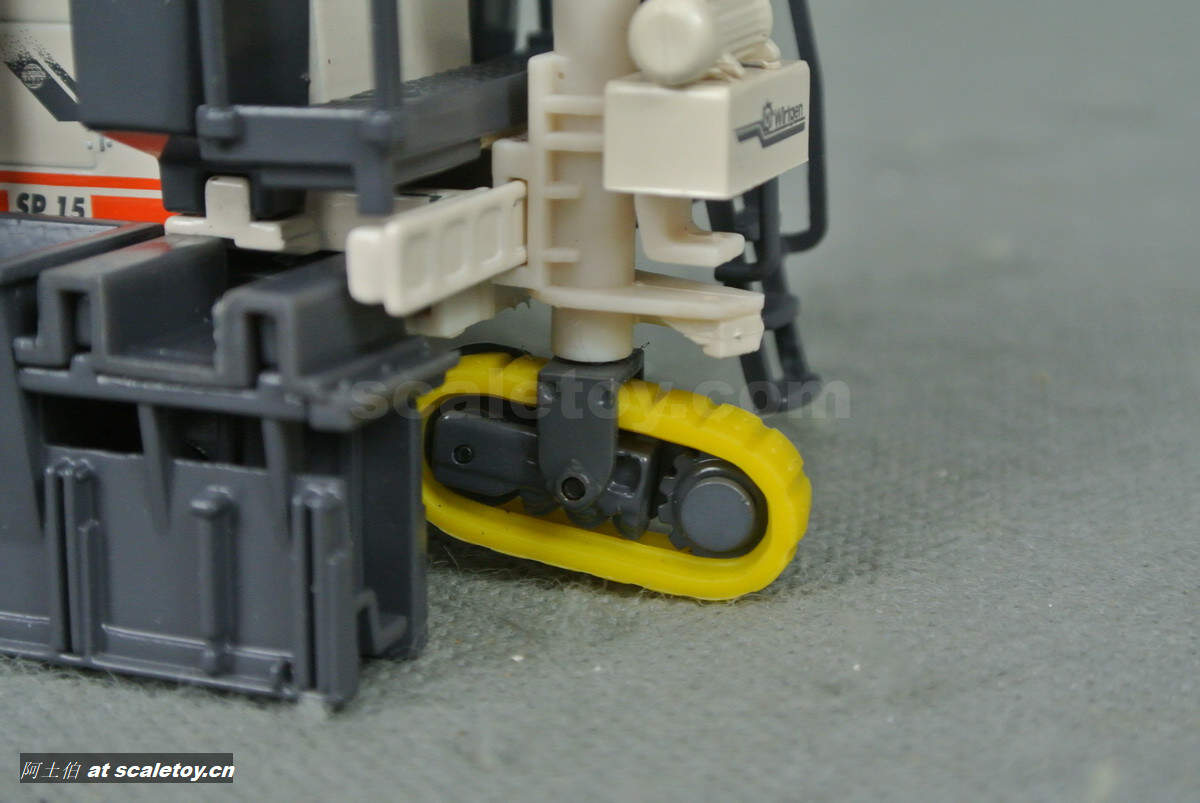

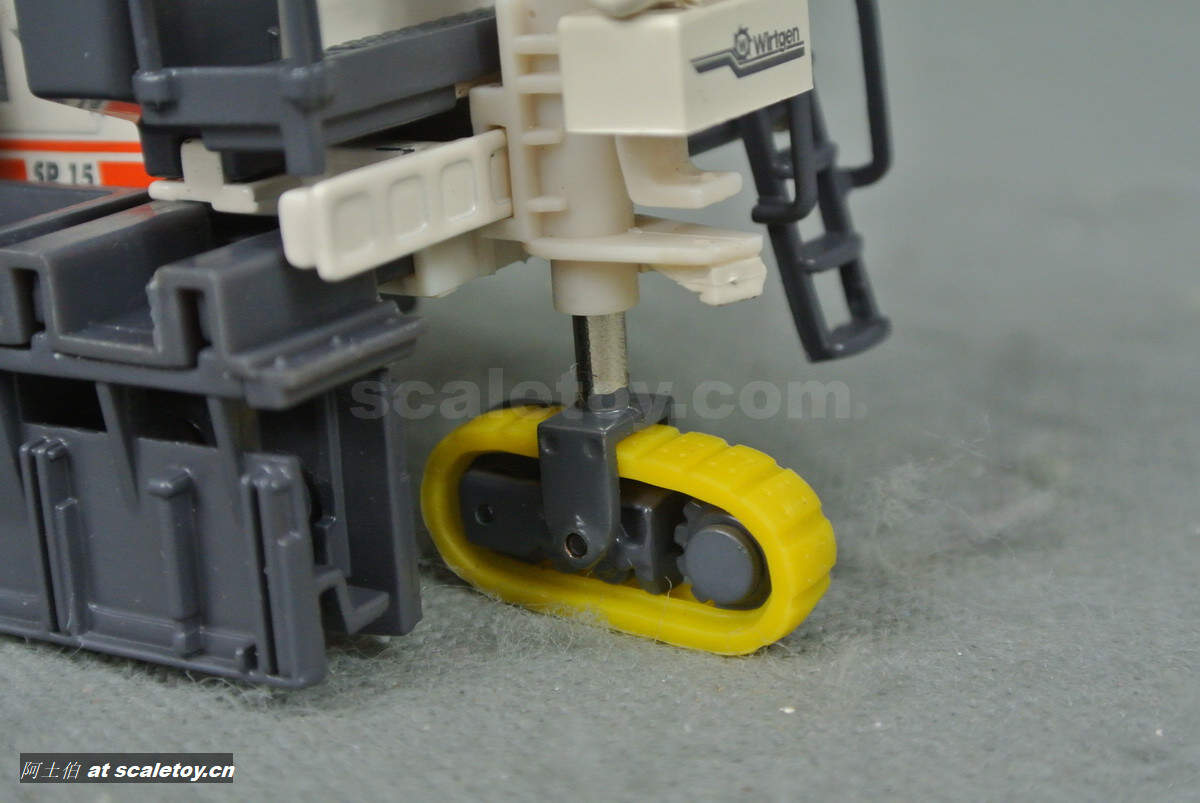

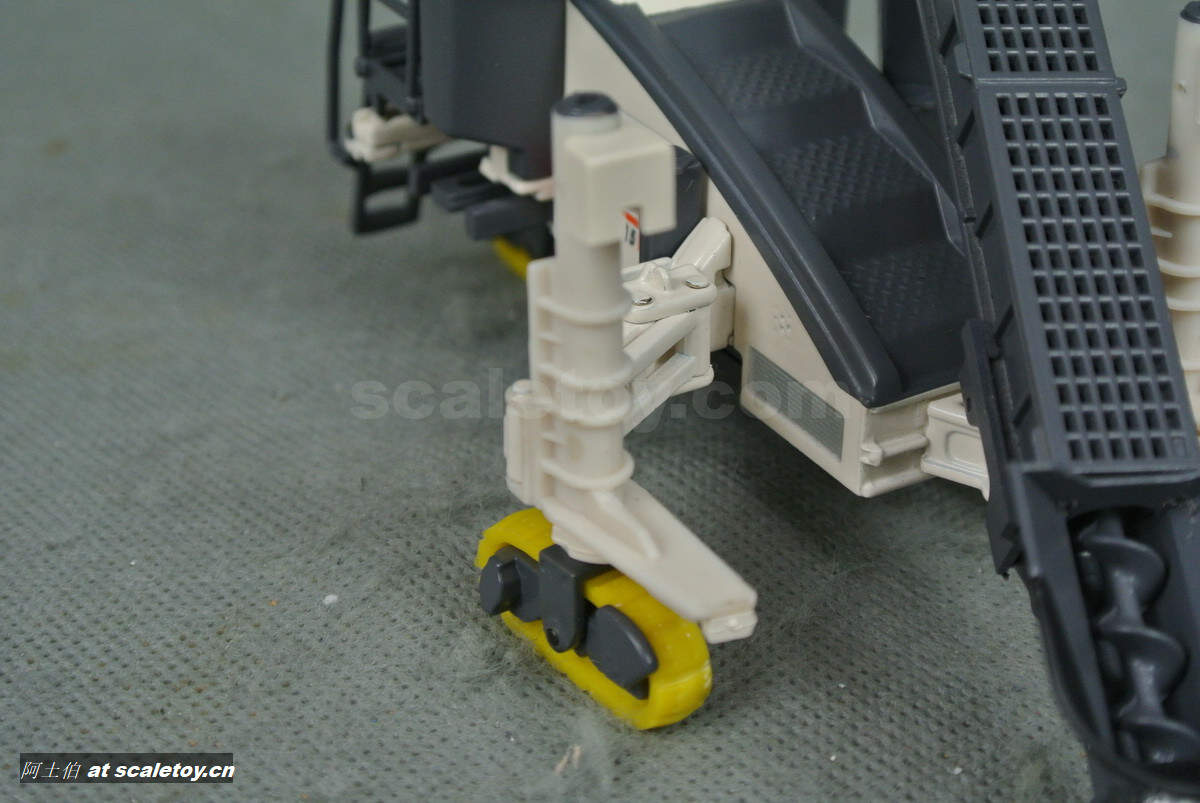

三个支腿都可以通过液压改变支撑高度。黄色的履带非常可爱

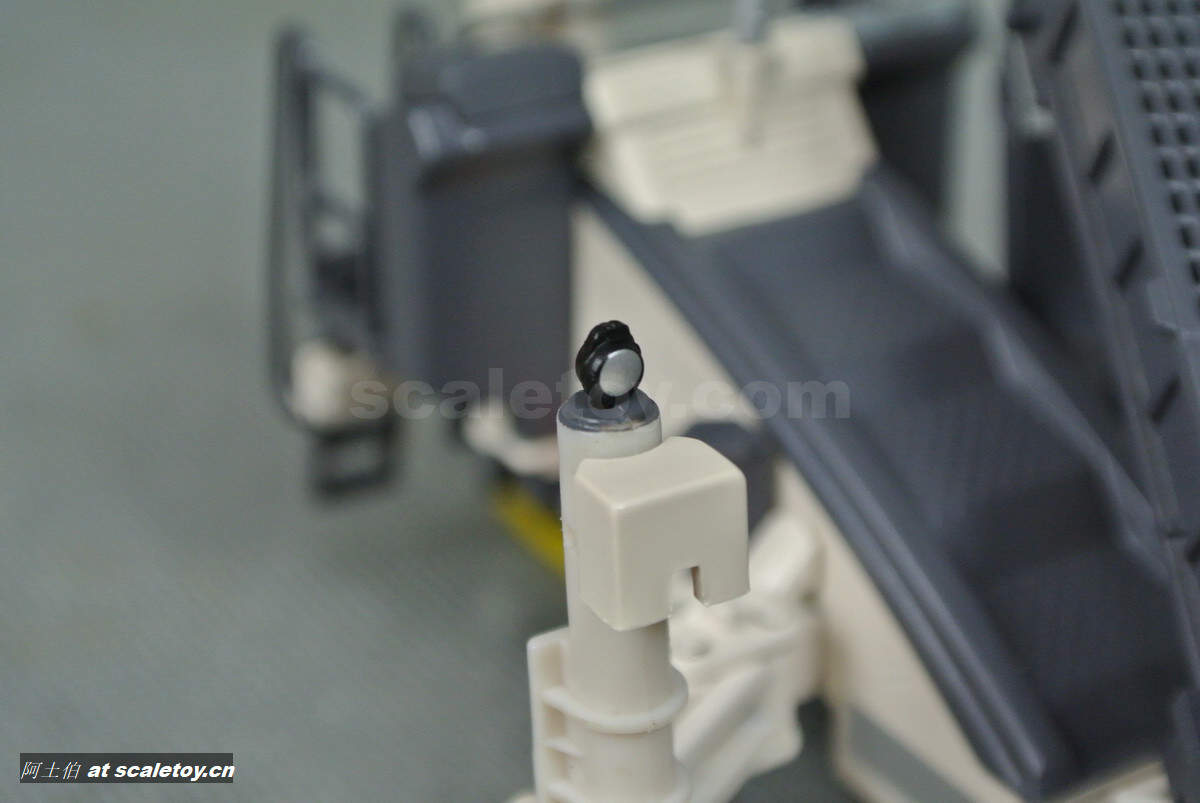

在支腿顶部安装附件中的小灯

给料示意图

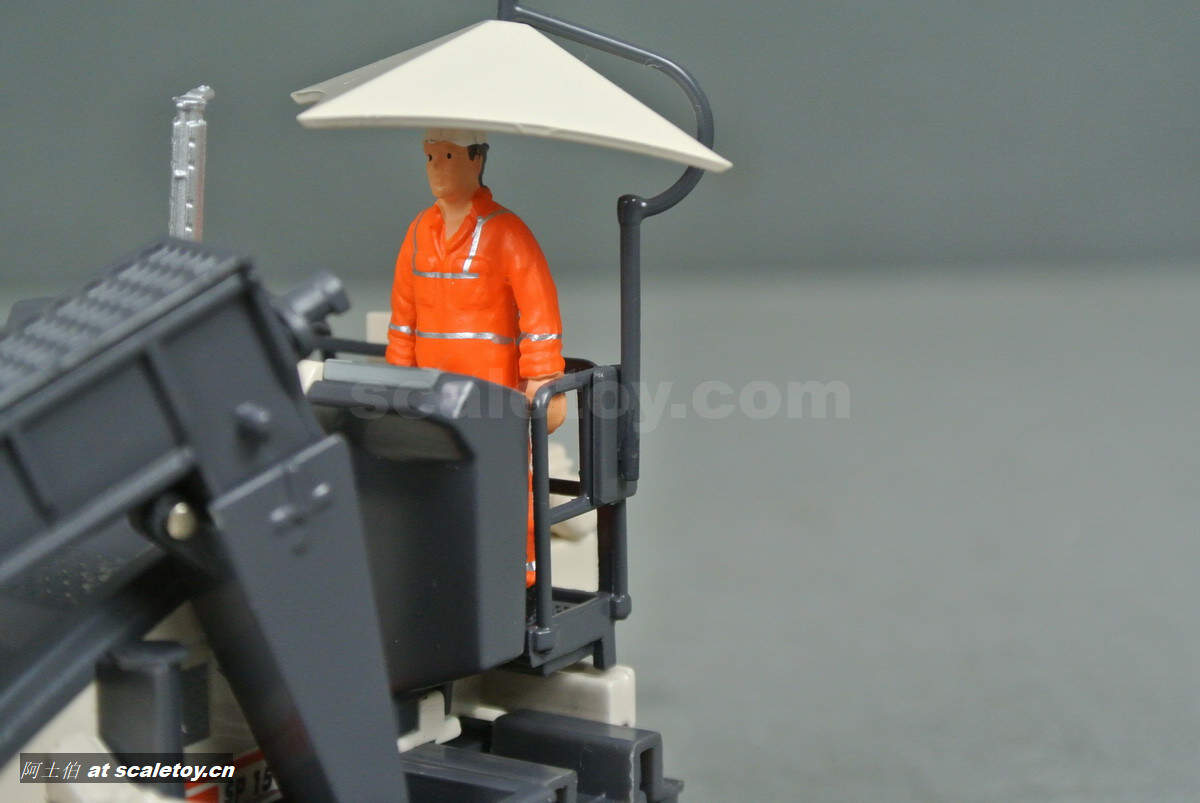

忘了加装附件中的遮阳棚

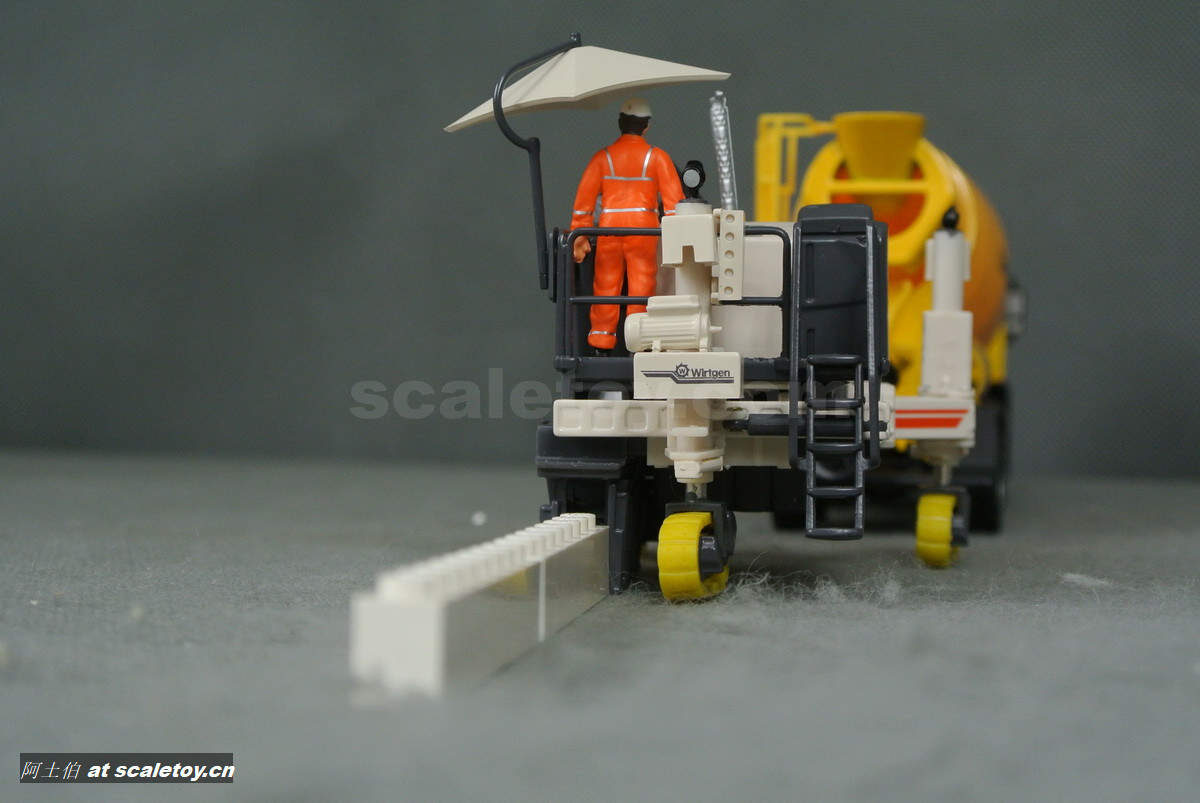

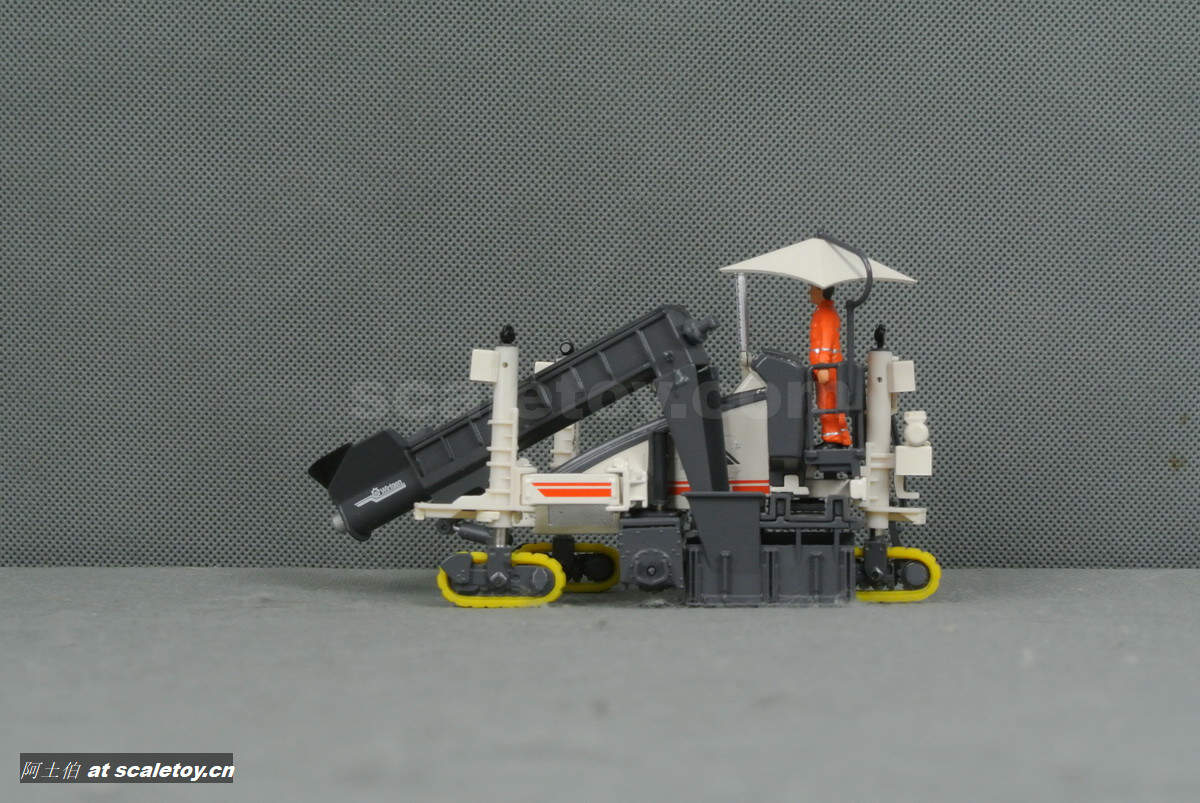

这下像样了

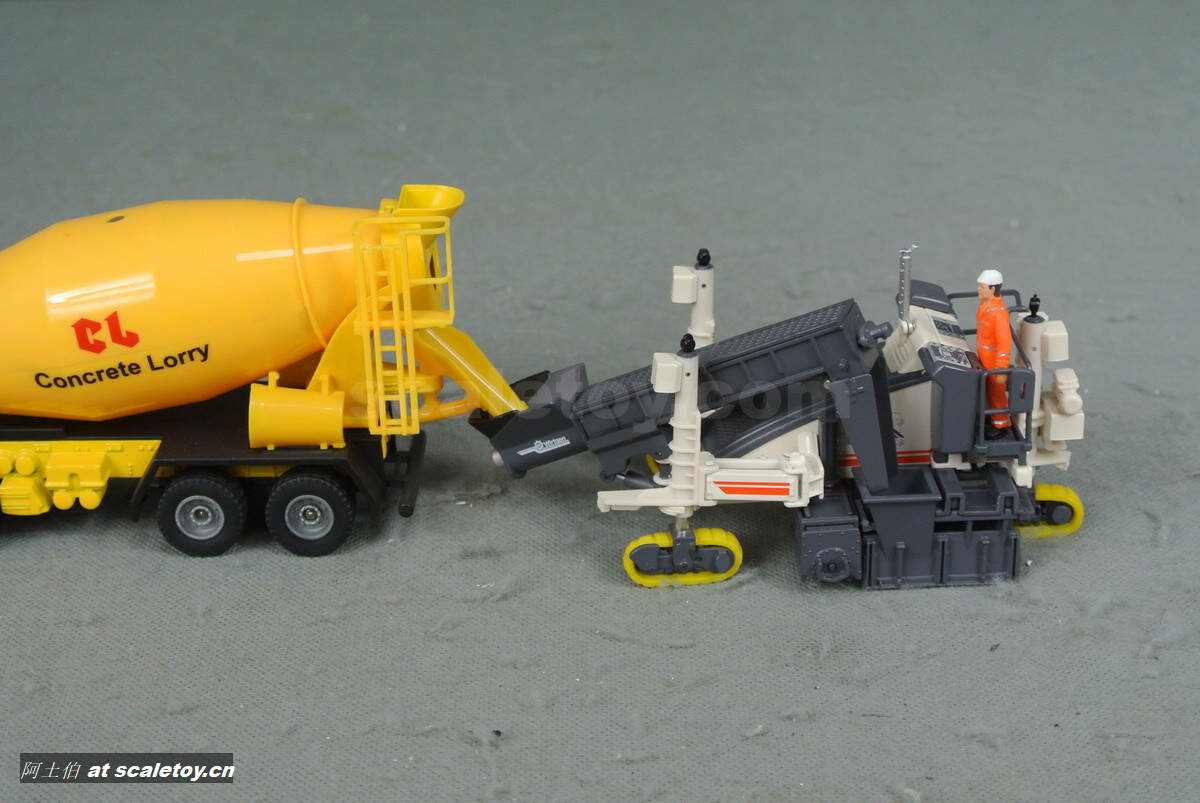

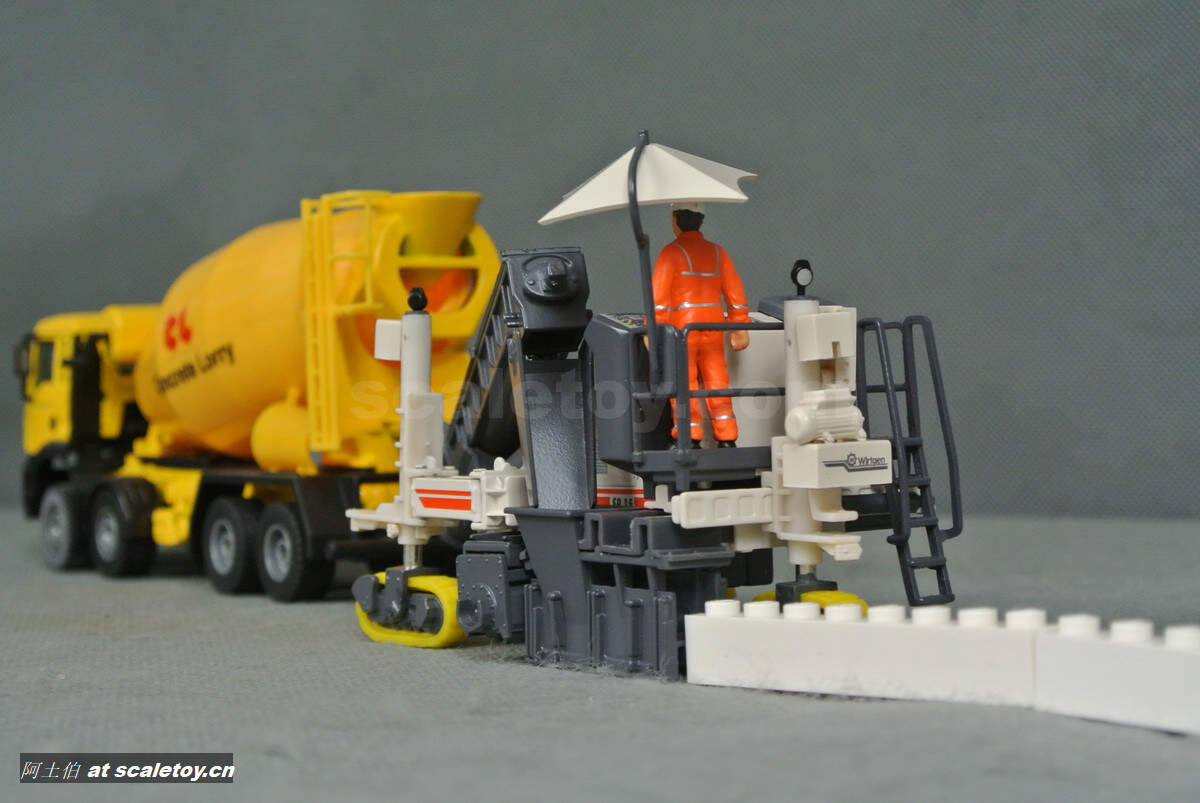

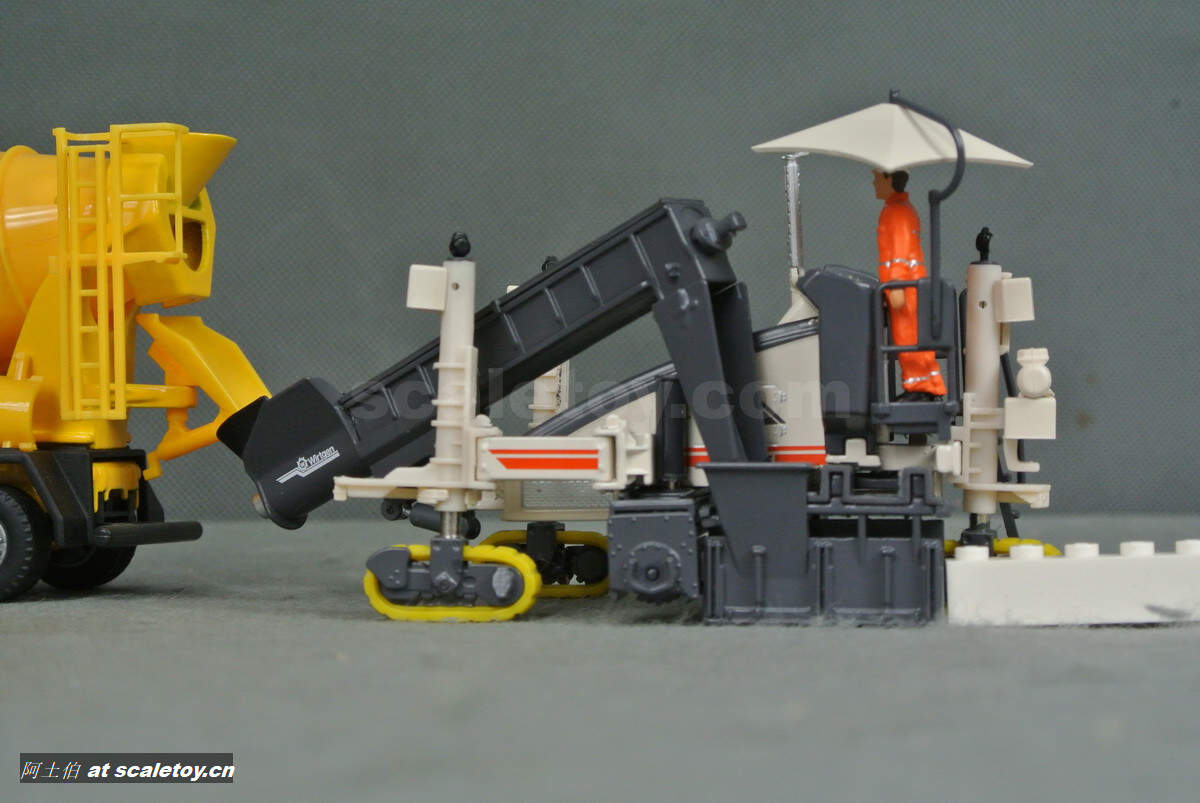

模拟一下吧,铺出白色的水泥墩子来

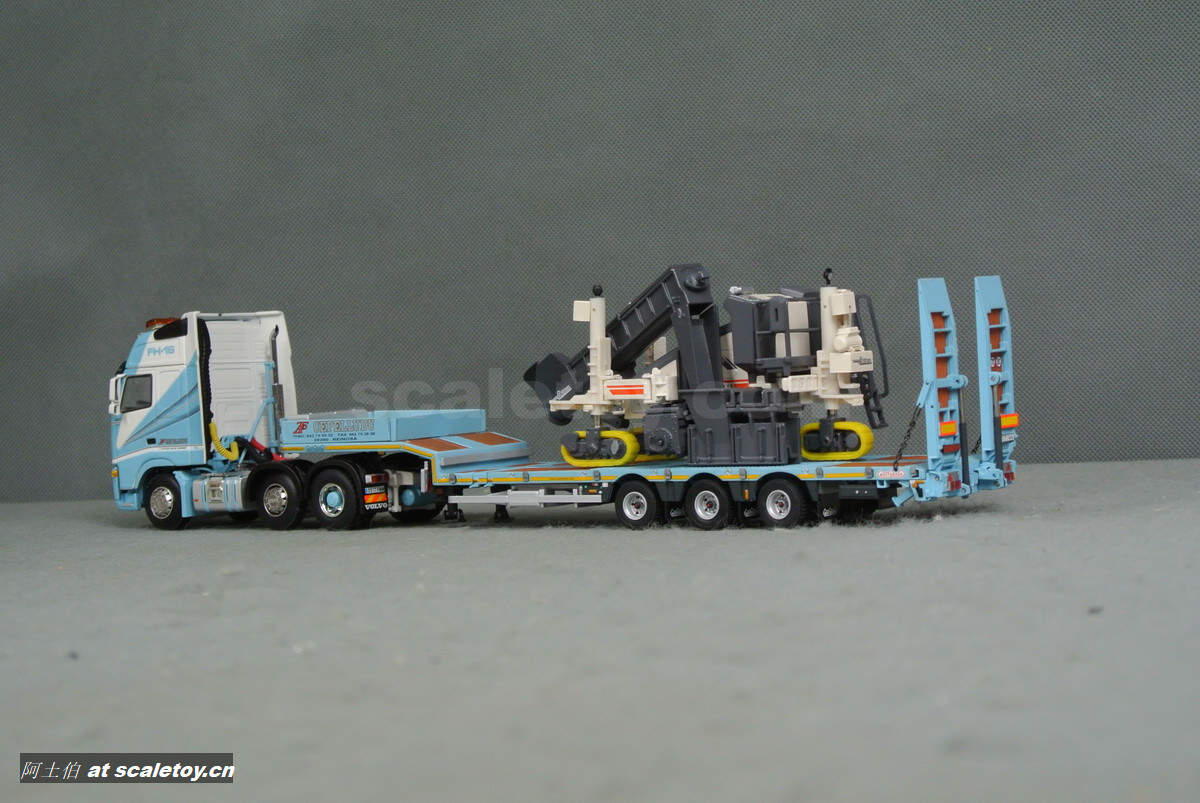

轻松运走,转战下一场~~
